Sous-station préfabriquée divisée
La cabine préfabriquée divisée est un mode de sous-station intégrant la conception, la fabrication et l'installation. Il s'agit d'une cabine complète pouvant accueillir des équipements primaires, secondaires et de communication en reliant plusieurs unités de cabine indépendantes. Il peut également hériter de la salle de garde, de la salle de données, de la cuisine et de la salle de bain et d'autres cabines d'installations auxiliaires. Les unités de cabine sont préfabriquées en usine, les panneaux installés et la plupart des travaux de câblage dans la cabine, et transportés sur le site pour l'épissage de la cabine.
Méthode de combinaison de cabine préfabriquée divisée
Les deux combinaisons de tailles couramment utilisées pour les cabines préfabriquées divisées sont l'expansion en longueur et l'expansion en largeur.
L'extension de longueur fait référence à la dimension en largeur de la cabine préfabriquée répondant aux conditions de transport, mais la dimension en longueur dépasse la limite. Connectez une ou plusieurs unités de cabine indépendantes du toit à chevrons en série, et la longueur et la taille de ces cabines préfabriquées combinées peuvent être librement étendues.
L'expansion en largeur fait référence au fait que la longueur de la cabine préfabriquée répond aux conditions de transport, mais que la dimension en largeur dépasse la limite. Par conséquent, la cabine est divisée en deux unités de cabine à toit en pente simple, qui sont assemblées et épissées sur place pour former une cabine à toit en pente double.
Méthodes de combinaison à des fins différentes de cabines préfabriquées divisées
1. Combinaison d'équipements primaires et secondaires
La cabine préfabriquée combinée pour les équipements primaires et secondaires est un schéma d'agencement de l'armoire d'écran secondaire et de l'armoire de commande primaire dans la même cabine préfabriquée. Les équipements primaires et secondaires sont intégrés dans la cabine préfabriquée, et l'équipement principal principal est principalement une armoire électrique de 10 kV et une armoire remplie de gaz de 35 kV. La largeur de la cabine combinée pour l'équipement principal et secondaire ne doit pas dépasser la limite de transport, et les deux unités de cabine sont épissées et combinées dans le sens du côté long.
2. Grande combinaison d'équipement primaire
Les cabines préfabriquées modulaires de grand équipement primaire sont principalement utilisées pour les cabines dont les dimensions en largeur dépassent la limite, et les armoires d'écran primaire à l'intérieur des cabines sont principalement des appareillages de commutation de 35 kV ou 10 kV. La longueur et la largeur de ce type de cabine dépassent les limites du transport routier, et la méthode de raccordement appartient à l'extension dans le sens de la longueur.
3. Équipement secondaire et combinaison de surveillance
En général, ce type de cabine préfabriquée divisée comporte un compartiment d'équipement d'un côté et un compartiment de surveillance de l'autre côté. Des armoires écrans secondaires sont disposées dans le compartiment matériel, et des postes de travail ou aires de repos pour le travail et le personnel sont réservés dans le compartiment surveillance. Cette méthode d'épissage appartient également à l'extension de la direction de la longueur, qui peut être n'importe quelle combinaison de deux unités de cabine ou plus.
La cabine préfabriquée divisée est dérivée de la cabine préfabriquée, qui est conforme au concept de construction de "conception standardisée, traitement en usine, construction modulaire et construction mécanisée" proposé par le State Grid of China. Il améliore raisonnablement l'efficacité de la construction de la sous-station et économise les ressources foncières.
LIEN DU PRODUIT
http://www.switchgear-china.com/box-type-compact-substation/prefabricated-Substation/Prefabricated-Compact-Transformer-Substation.html

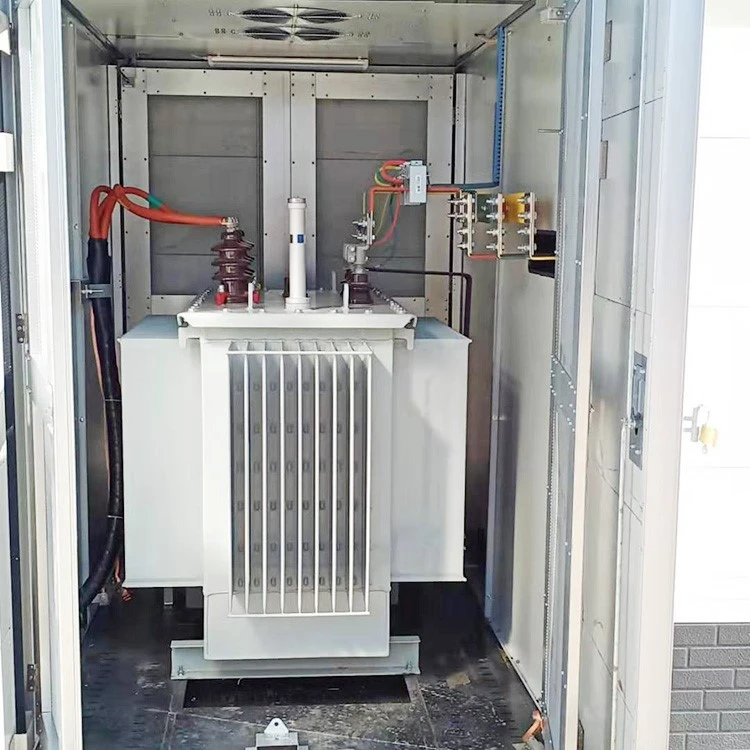

PHOTOS DU PRODUIT
Ce produit est généralement personnalisé.
Nous sommes un fabricant et avons un département technique professionnel qui peut concevoir et fournir des solutions en fonction des besoins des clients.
Veuillez contacter notre personnel de vente pour obtenir des dessins de conception
Voici nos exemples de clients pour votre référence
Client malgache
| EXIGENCES TECHNIQUES ET CARACTERISTIQUES DES EQUIPEMENTS | ||||
| Re:82 définit une sous-station compacte | ||||
| Article- Non. |
Calendrier des données techniques | Unité | Obligatoire (à 3000 m |
Données proposées |
| Configuration requise pour les données système | ||||
| 1.05.10 | Conducteur en cuivre toronné pour la mise à la terre | |||
| Fabricant | - | |||
| Matériel | - | cuivre | ||
| La Coupe transversale | mm2 | >50 | ||
| Longueur | m | >40 | ||
| 1.05.11 | Piquets de mise à la terre | |||
| Fabricant | - | |||
| Taper | - | |||
| Matéria ! | - | |||
| Longueur | m | |||
| Sections par tige | pièces | |||
| 1.6 | Sous-stations compactes (option 1) | |||
| Fabricant | - | Fengyuan | ||
| Taper | - | Extérieur | ||
| Classe de protection globale pour la sous-station complète | - | IP 44 | IP 44 | |
| Matériau du boîtier | - | IG | ||
| Dimensions hors tout (L x L x H) | ||||
| pour S/S avec transformateur 1x50 kVA | mm/mm/mm | 3000x1850x2150 | ||
| ■ pour S/S avec transformateur 1x100 kVA | mm/mm/mm | 3000x1850x2150 | ||
| pour S/S avec transformateur 1x160 kVA | mm/mm/mm | 3000x1850x2150 | ||
| • pour S/S avec transformateur 1x250 kVA | mm/mm/mm | 3000x1850x2150 | ||
| Poids total | ||||
| ■ pour S/S avec transformateur 1x50 kVA | Kg | 1000 kg. | ||
| ■ pour S/S avec transformateur 1x100 kVA | Kg | 1000 kg. | ||
| ■ pour S/S avec transformateur 1x160 kVA | kg | 1000 kg. | ||
| ■ pour S/S avec transformateur 1x250 kVA | Kg | 1000 kg. | ||
| 1.6.1 | Équipement de commutation 20 kV | |||
| Fabricant | - | Chnt / Équivalent | ||
| Taper | - | RMU intérieur | ||
