Qu'est-ce qu'un appareillage à haute tension

1, matériau du corps de l'armoire de commutation haute tension

1. Tôle d'acier laminée à froid ou cornière (utilisée pour les armoires de soudage);

2. Plaque d'acier revêtue de zinc aluminium ou plaque d'acier galvanisée (utilisée pour l'assemblage d'armoires)

3. Plaque en acier inoxydable (non magnétique)

4. Plaque en aluminium (non magnétique)

2, unités fonctionnelles de l'appareillage à haute tension :

1. Salle de jeux de barres principale (généralement disposée en deux structures : "pin" ou "1")

2. Salle des disjoncteurs

3. Salle des câbles

4. Salle des relais et des instruments

5. Petite salle de jeux de barres en haut de l'armoire

6. Compartiment terminal secondaire

3, fonctions de l'appareillage

L'appareillage de commutation a des fonctions telles que les lignes aériennes entrantes et sortantes, les lignes entrantes et sortantes de câbles et la connexion de jeu de barres.

4, Composition de l'appareillage

L'appareillage doit répondre aux exigences pertinentes de la norme GB3906-1991 "3-35 kV AC Metal Enclosed Switchgear", composée de deux parties : le corps de l'armoire et le disjoncteur. Le corps de l'armoire est composé d'une coque, de composants électriques (y compris les pièces d'isolation), de divers mécanismes, de bornes secondaires et de câblage.

5, Classement

Selon la méthode d'installation des disjoncteurs

Selon la méthode d'installation des disjoncteurs, ils sont divisés en types mobiles (charrette à bras) et fixes

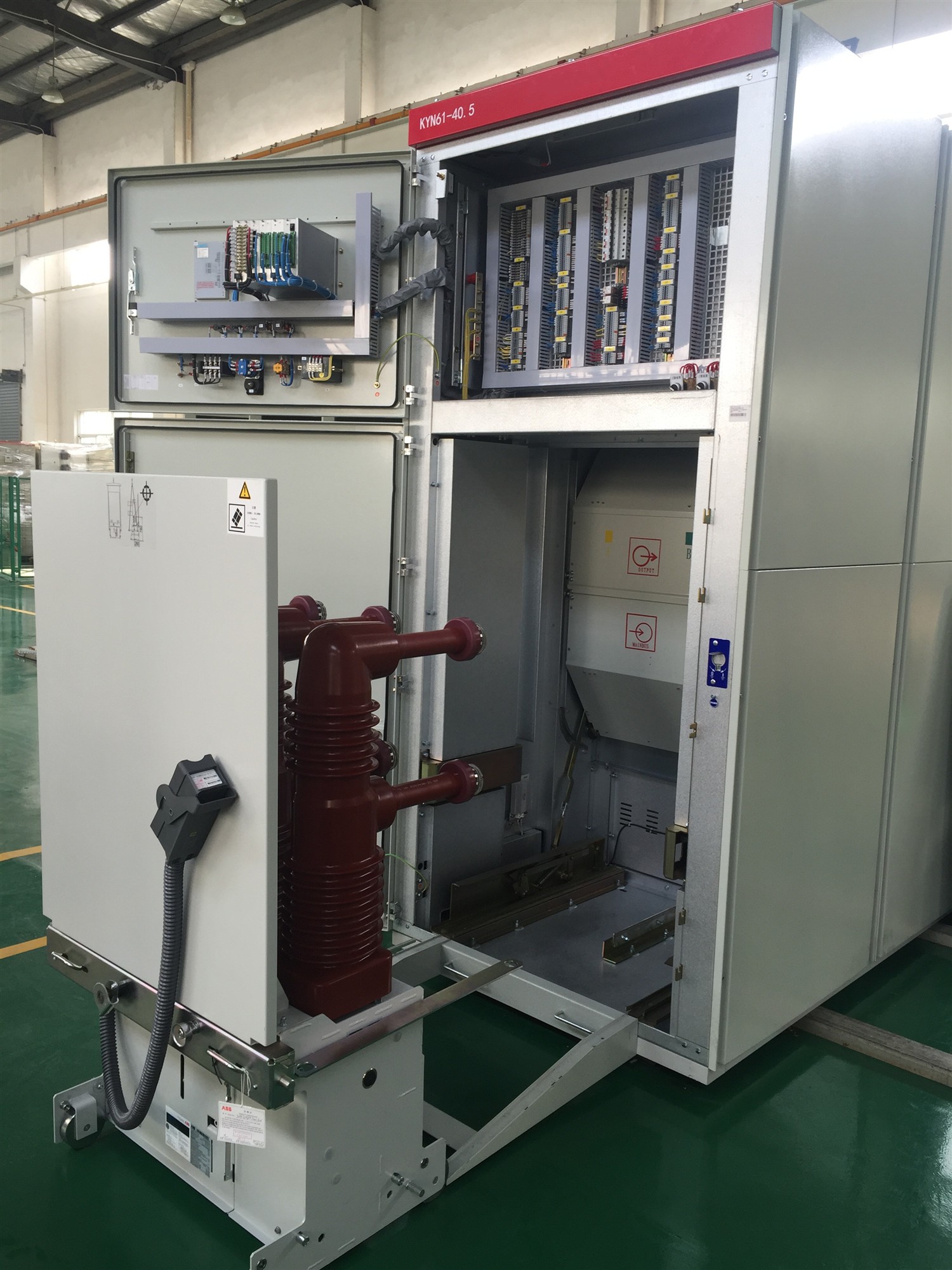

1. Mobile ou chariot (représenté par Y) : indique que les principaux composants électriques à l'intérieur de l'armoire (tels que les disjoncteurs) sont installés sur un chariot débrochable. En raison de la bonne interchangeabilité des armoires à bras, cela peut grandement améliorer la fiabilité de l'alimentation électrique. Les types de chariots couramment utilisés comprennent le chariot d'isolation, le chariot de mesure, le chariot de disjoncteur, le chariot PT, le chariot de condensateur et le chariot variable utilisé.

2. Type fixe (représenté par G): indique que tous les composants électriques à l'intérieur de l'armoire (tels que les disjoncteurs ou les interrupteurs de charge) sont installés dans un type fixe, et les armoires électriques fixes sont relativement simples et économiques.

Par lieu d'installation

Divisé en intérieur et extérieur selon l'emplacement d'installation

(1) Pour usage intérieur (représenté par N) : indique qu'il ne peut être installé et utilisé qu'à l'intérieur ;

(2) Pour une utilisation en extérieur (indiqué par W) : indique qu'il peut être installé et utilisé en extérieur.

6, selon la structure du cabinet

Selon la structure de l'armoire, il peut être divisé en quatre catégories : appareillage de commutation blindé sous enveloppe métallique, appareillage de commutation à intervalles sous enveloppe métallique, appareillage de commutation sous enveloppe métallique et appareillage de commutation ouvert

(1) Les principaux composants d'un appareillage blindé sous enveloppe métallique (représentés par la lettre K), tels que disjoncteurs, transformateurs, jeux de barres, etc., sont respectivement installés dans des compartiments de cloisons métalliques mis à la terre.

(2) L'appareillage de commutation à baie fermée métallique (représenté par la lettre J) est similaire à l'appareillage de commutation sous enveloppe métallique blindée en ce que ses principaux composants électriques sont également installés dans des compartiments séparés, mais ont une ou plusieurs cloisons non métalliques qui répondent à un certain niveau de protection .

(3) Appareillage de type coffret sous enveloppe métallique (représenté par la lettre X) L'enveloppe de l'appareillage est un appareillage sous enveloppe métallique.

(4) Appareillage de type ouvert, sans exigence de niveau de protection, certaines parties de l'enveloppe étant de l'appareillage ouvert.

7, cinq mesures de prévention pour l'appareillage à haute tension

1. Une fois que la voiture du disjoncteur à vide à l'intérieur de l'appareillage de commutation haute tension est fermée en position de test, le disjoncteur de la voiture ne peut pas entrer en position de travail. (Empêcher la fermeture de la charge)

2. Lorsque l'interrupteur de mise à la terre à l'intérieur de l'appareillage haute tension est en position fermée, le disjoncteur de la voiture ne peut pas être fermé. (Empêcher la fermeture avec le fil de terre)

3. Lorsque le disjoncteur à vide à l'intérieur de l'appareillage haute tension est fermé, la porte arrière du panneau et de l'armoire est verrouillée avec un dispositif mécanique sur le couteau de mise à la terre. (Pour éviter l'entrée accidentelle dans les compartiments vivants)

4. Le disjoncteur à vide à l'intérieur de l'appareillage haute tension est fermé pendant le fonctionnement et l'interrupteur de mise à la terre ne peut pas être mis en service. (Empêcher la suspension sous tension des fils de mise à la terre)

5. Le disjoncteur à vide à l'intérieur de l'appareillage de commutation haute tension ne peut pas quitter la position de travail du disjoncteur à chariot lorsqu'il fonctionne et se ferme. (Pour éviter les freins de couteau chargés)

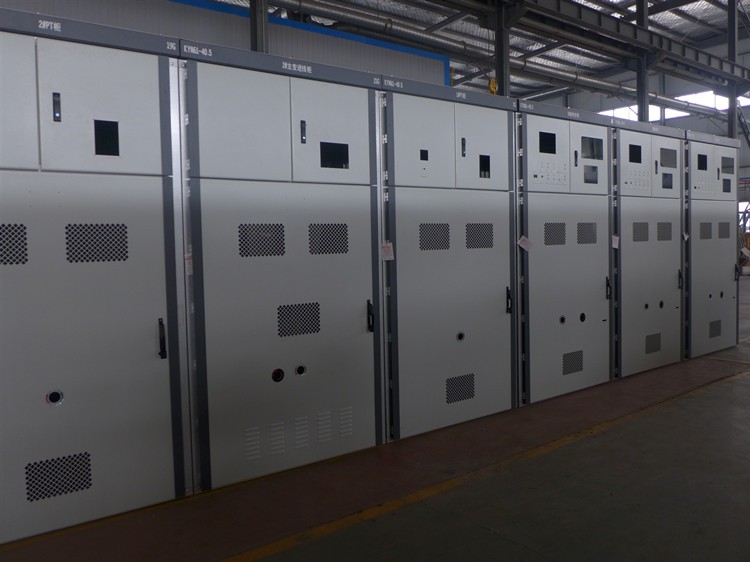

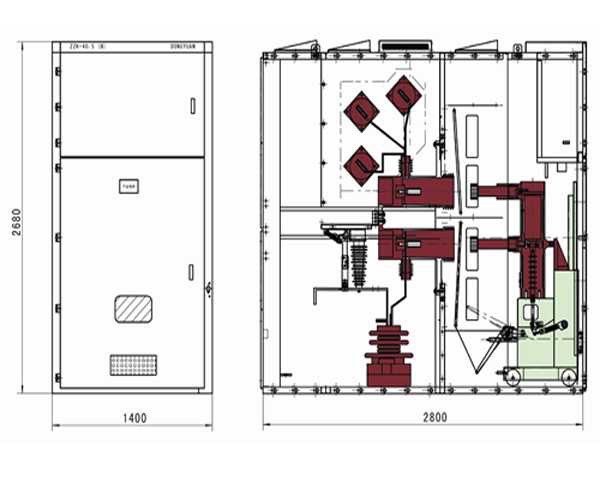

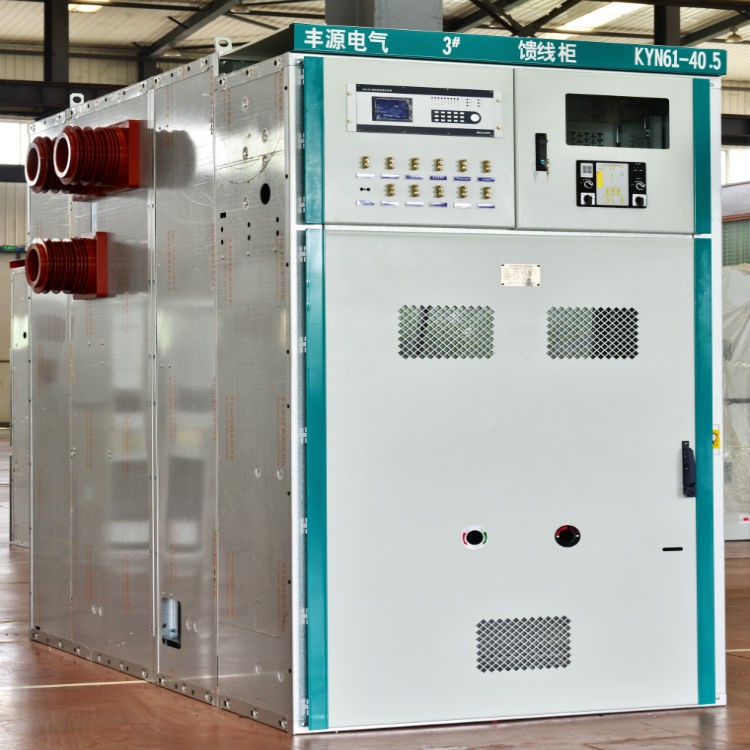

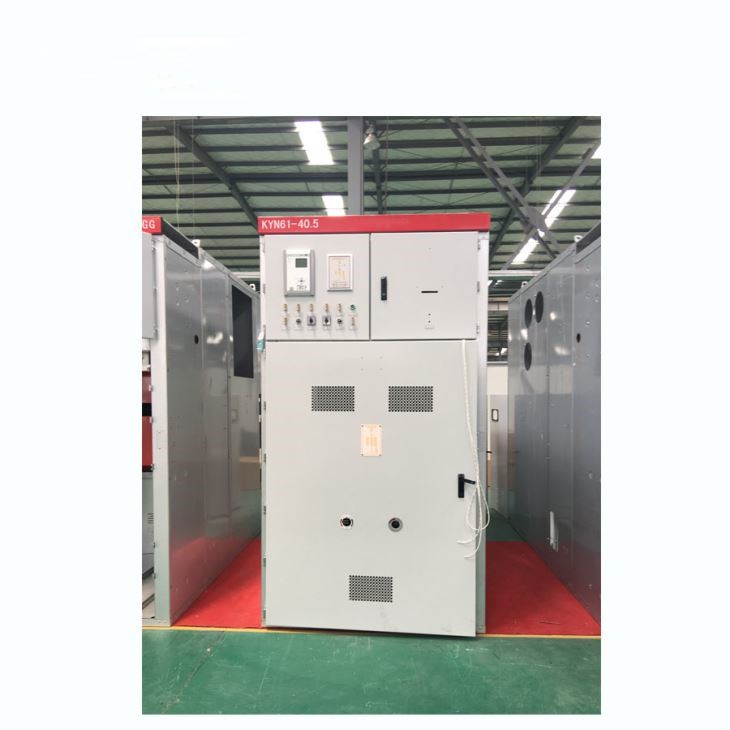

KYN61-40.5 APPAREIL DE COMMUTATION HT
