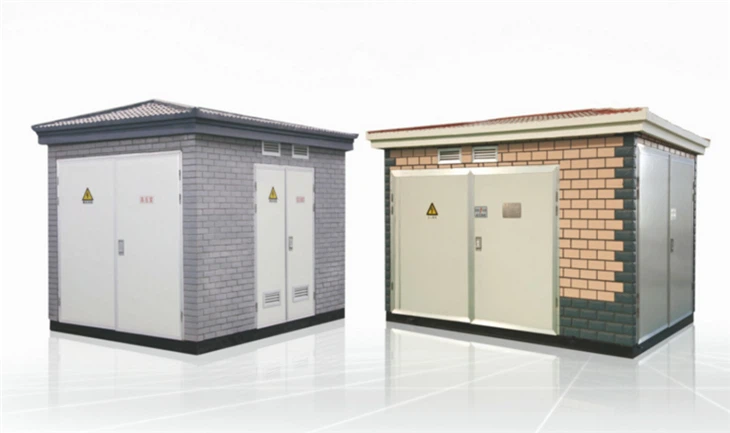

Les sous-stations de type boîte sont utilisées dans les immeubles résidentiels de grande hauteur, les villas luxueuses, les parcs carrés, les zones résidentielles, les petites et moyennes usines, les mines, les champs de pétrole et l'électricité de construction temporaire et d'autres endroits pour accepter et distribuer l'électricité dans le système de distribution.

Conditions environnementales:

Altitude : 1000m et moins.
Température ambiante : - 25 ~ +40 C.

Vitesse du vent : pas plus de 35 m/s.
Humidité relative : pas plus de 90 % (+25 C).
Accélération sismique horizontale : pas plus de {{0}},4 m/s, accélération verticale : pas supérieure à 0,2 m/s.
Lieu d'utilisation : il ne doit y avoir aucun matériau conducteur, poussiéreux, dangereux, corrosif, inflammable et explosif nocif pour les métaux et les isolants.

La sous-station de type européen est un ensemble complet de nouveaux équipements de transformateur de puissance développés par notre société sur la base de la transformation du réseau urbain national, constituant la combinaison optimale pour le transformateur de puissance scellé immergé dans l'huile et les composants électriques haute et basse tension. Grâce à l'optimisation de la structure, l'appareillage doit être miniaturisé à l'extrême, ce qui réduit considérablement la surface occupée du transformateur combiné avec des avantages tels qu'un petit volume, un faible bruit, une alimentation fiable, une structure raisonnable, flexible pour l'installation, facile à utiliser et capable de fonctionner. profondément dans le centre de charge au maximum, etc. Il peut assembler un terminal d'automatisation de réseau (FTU) dans l'armoire de réseau en anneau haute tension, réaliser la détection fiable des courts-circuits et des défauts de mise à la terre monophasés, et a la fonction de « quatre Remote", qui facilite la mise à niveau automatique de la distribution réseau. Il est largement utilisé dans les quartiers résidentiels, les centres commerciaux, les gares, les entreprises industrielles et minières, les aéroports, les chemins de fer, les écoles, les hôpitaux, les immeubles de grande hauteur et les lieux.

Caractéristiques:

1) Zone occupée plus petite
2) Ferme et fiable
3) Facile à déplacer, beau et pratique
4) Son coût est faible et la période d’installation est courte

Structure fonctionnelle de la sous-station en boîte



A. La fonction et les caractéristiques de la sous-station en caisson

La sous-station de type boîte fait référence à un dispositif de distribution extérieur qui installe des appareillages de commutation haute et basse tension et des transformateurs ensemble dans une boîte fermée. La fonction principale est de fournir l’énergie électrique nécessaire aux utilisateurs haute ou basse tension. Il présente les caractéristiques suivantes :

1. Faible encombrement. L'installation d'une sous-station de type boîte peut économiser plus des deux tiers de la superficie du terrain par rapport à la construction d'une sous-station de même taille.

2. Méthodes de combinaison flexibles. La structure des sous-stations de type boîte est relativement compacte, chaque boîte formant un système indépendant, ce qui rend la méthode de combinaison flexible et variable. L'utilisateur peut librement combiner certains modes en fonction de la situation réelle pour répondre aux besoins de différents endroits.

3. Belle apparence, facile à coordonner avec l'environnement. Le boîtier du boîtier peut être sélectionné dans différentes couleurs en fonction des différents emplacements d'installation, ce qui facilite sa coordination avec l'environnement. Il est particulièrement adapté aux zones densément peuplées telles que les communautés résidentielles urbaines, les gares, les ports, les aéroports, les parcs, les ceintures vertes, etc. Il peut être utilisé comme sous-station fixe ou comme sous-station mobile.

4. Faible investissement et cycle de construction court. Les sous-stations de type caisson réduisent les investissements de 40 à 50 % par rapport aux sous-stations conventionnelles de même échelle, et le cycle de construction et d'installation peut être considérablement raccourci. Dans le même temps, la charge de travail quotidienne de maintenance de la sous-station de type boîte est également relativement faible.

B. Types de sous-stations de type boîte

1. Type d'assemblage

Installer l'ensemble complet des appareils et transformateurs haute et basse tension dans des boîtiers métalliques, et laisser des couloirs de fonctionnement dans les appareils de distribution haute et basse tension. Ce type de transformateur caisson présente un volume important et est rarement utilisé de nos jours.

2. Type d'appareil combiné

Au lieu d'utiliser l'ensemble complet d'appareils existant, les équipements électriques de contrôle et de protection haute et basse tension sont directement emballés dans la boîte, formant un tout. La conception est considérée comme ne nécessitant aucun entretien, sans couloirs de fonctionnement et avec un petit boîtier, également connu sous le nom de transformateurs en boîtier de style européen ou de transformateurs en boîtier ordinaires.

3. Un type de corps

Simplifiez les dispositifs de contrôle et de protection haute tension et placez ensemble les dispositifs de distribution haute tension et basse tension et le corps principal du transformateur dans le réservoir d'huile du transformateur pour former un tout, plus petit, proche du transformateur immergé dans l'huile du même capacité, soit 1/3 du transformateur de type boîte européenne. Également connu sous le nom de transformateur de boîte de style américain ou de transformateur de boîte compact.

C. Structure de la sous-station en caisson

1. Structure du transformateur en forme de boîte de style européen

(1) En Chine, les sous-stations de type boîte de style européen sont couramment utilisées, avec trois parties constituées chacune d'une pièce, formant une structure « mu » ou « pin ». Les modèles couramment utilisés incluent ZBW et XWB. Les schémas de coupe et de câblage sont présentés dans la figure GYPD00102003-1. La chambre haute tension du transformateur en forme de boîte de style européen est un commutateur de charge pour réseau en anneau, double ligne ou unité terminale, avec un petit volume et une compatibilité avec l'armoire du réseau en anneau. Adopter une conception compacte sûre et fiable, avec une fonction de verrouillage anti-erreur complète, une fiabilité élevée et un fonctionnement et une maintenance pratiques. Les équipements haute tension adoptent généralement une combinaison d’interrupteur de charge et de fusible. Le fusible est équipé d'un impacteur. Une fois le fusible grillé, le percuteur poussera le mécanisme de déclenchement et l'interrupteur de charge triphasé s'ouvrira en même temps pour éviter un fonctionnement en perte de phase. En même temps, si un mécanisme de commande électrique est utilisé, une fonction d'automatisation de la distribution peut être mise en œuvre. La sortie de câble 10 kV de la structure du réseau en anneau est équipée d'un indicateur de défaut à la terre et d'un capteur homopolaire. Les transformateurs peuvent être de type immergé dans l'huile ou sec, avec câblage D, yn11. Compte tenu d’une dissipation thermique défavorable, une ventilation naturelle ou une ventilation forcée par le haut peuvent être utilisées. La salle basse tension est équipée d'un comptage et d'une compensation de puissance réactive, et le circuit secondaire et le nombre de lignes sortantes peuvent être conçus en fonction des besoins de l'utilisateur pour répondre à différents besoins. La coque extérieure est constituée de tôles d'acier ou de tôles d'alliage, avec un revêtement supérieur à double couche et une bonne isolation. L'apparence et la couleur peuvent être coordonnées avec l'environnement. La chambre haute tension, la chambre du transformateur et la chambre basse tension sont séparées en compartiments indépendants par des cloisons. Pour la surveillance et la maintenance, des dispositifs d'éclairage sont installés dans chaque compartiment et l'interrupteur d'éclairage est commandé par la porte.

2. Structure du transformateur en forme de boîte de style américain

(1) Le transformateur en boîtier de style américain partage un interrupteur et un transformateur haute tension dans le même réservoir d'huile. Les modèles courants de transformateurs en boîtier de style américain incluent ZB1336, GE et COOPER. La structure et le câblage sont illustrés dans les figures GYPD00102003-2 et GYPD00102003-3.

Le transformateur en forme de boîte de style américain adopte une structure entièrement scellée et entièrement isolée avec une sécurité élevée, qui peut être utilisée pour les réseaux et les terminaux en anneau. La haute tension est contrôlée par un interrupteur de charge d'huile à quatre positions à liaison triphasée de type T ou de type V, comme indiqué sur les figures GYPD00202002-04 et GYPD00202002-05

2) Le transformateur adopte un fusible de secours connecté en série avec un fusible enfichable pour assurer la protection. Le fusible de secours est installé à l'intérieur du boîtier et n'agit qu'en cas de défaut de phase interne dans le transformateur du boîtier, utilisé pour protéger la ligne haute tension. Le fusible enfichable fusionne en cas de court-circuit ou de surcharge du côté secondaire.

Le câble haute tension est connecté à un manchon avec de bonnes performances d'isolation, qui est connecté à la fiche du câble coudé pour sceller la partie sous tension. La fiche de câble coudé est une fiche isolée entièrement blindée qui peut être entièrement chargée et débranchée, équivalente à un interrupteur de charge. La structure est illustrée sur la figure GYPD00102003-6, mais si elle est connectée à un point de court-circuit, le bouchon coudé et le manchon doivent être remplacés.

D. Fonctionnement de la sous-station Box

1. La sous-station de type caisson doit être placée dans un endroit relativement élevé, et non dans des zones basses, pour empêcher l'eau de pluie de pénétrer dans le caisson et d'affecter le fonctionnement de l'équipement. Lors du coulage des plates-formes en béton, des espaces doivent être laissés du côté haute et basse tension pour faciliter la pose des câbles entrants et sortants. Lors de l'excavation de la fondation, si vous rencontrez le sol formé par l'accumulation de déchets ou de sol corrosif, celui-ci doit être creusé jusqu'à un sol solide, puis remblayé avec un sol de bonne qualité et compacté, puis rempli de trois couches de sol ou de gravier pour assurer la stabilité. de la fondation.

2. La mise à la terre et la connexion neutre de la sous-station de type boîte partagent un réseau de mise à la terre commun. La grille de mise à la terre adopte généralement la méthode consistant à enfoncer des pieux de mise à la terre aux quatre coins de la fondation, puis à les connecter dans leur ensemble. Il doit y avoir deux connexions fiables entre la sous-station de type boîte et le réseau de mise à la terre. Après l'utilisation, la connexion à la terre doit être vérifiée régulièrement pour s'assurer qu'elle n'est pas desserrée ou corrodée. Mesurez régulièrement la résistance de mise à la terre, ne dépassant pas 4 Ω.

3. La sous-station de type boîte adopte principalement un refroidissement par circulation d'air naturelle. Par conséquent, les débris ne doivent pas s’entasser autour, notamment autour de la porte de la salle des transformateurs. Les trous de ventilation des persiennes doivent également être régulièrement retirés pour garantir que l'équipement ne dépasse pas la température maximale autorisée.

Après le déclenchement du disjoncteur basse tension, la cause doit être identifiée avant que l'énergie puisse être transmise afin d'éviter que l'accident ne s'étende.

5. La chambre haute tension de la sous-station de type boîte doit être équipée de parafoudres à l'oxyde de zinc et la méthode d'installation doit être pratique pour les tests et le remplacement.

6. Les équipements tels que les commutateurs de réseau en anneau, les transformateurs, les parafoudres, etc. dans la salle à haute tension doivent être régulièrement inspectés et entretenus, les défauts doivent être découverts et traités en temps opportun et des tests préventifs d'isolation doivent être effectués régulièrement. S'il est interrompu pendant plus de 3 mois et est remis en service, un test préventif complet du projet doit être effectué.

7. Pour remplacer un fusible haute tension sans pouvoir couper, le transformateur doit être mis hors tension, le verrouillage mécanique doit être correctement libéré pendant le fonctionnement et une tige de commande isolée doit être utilisée.

8. Tous les trous de câbles entrants et sortants de la sous-station de type boîte doivent être scellés pour empêcher les petits animaux d'entrer et de provoquer des accidents.

9. Doit avoir un panneau d'avertissement de « danger de haute tension » et un numéro de plaque signalétique pour l'équipement électrique
