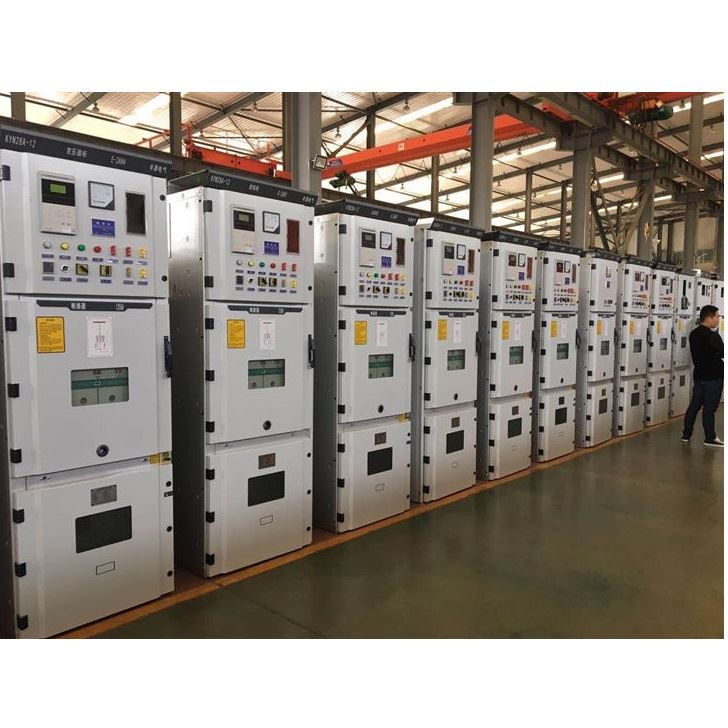

Appareillage fermé en métal AC à blindage élevé 33kV amovible

Les appareillages de connexion en métal sont fabriqués conformément aux normes CEI 62271-200 et ont des valeurs électriques jusqu'à 40,5 kV, 4000 A, 40 kA / 3s avec continuité de service LSC-2B, classe de partition PM, classification de l'arc interne AFLR, protection IP 4X classe et avec 4/5 compartiments accessibles indépendants.

Les tableaux métalliques sont utilisés pour la production, la transmission, la distribution, la conversion et la consommation d'énergie électrique dans le système électrique afin de jouer le rôle de marche-arrêt, de contrôle ou de protection.

1. tension nominale: 33kv

2. courant évalué: 1250A / 630A

3. courant de montée en température: 1.1Ir

4. fréquence de puissance nominale 1 min de tension de tenue (phase à la terre): 95 kV

5. valeur maximale de la tension nominale de tenue aux chocs de foudre (1,2 ÷ 50 s) (phase à la terre): 125 kV

6. courant de coupure de court-circuit évalué: 31,5 kV

7. courant de fabrication de court-circuit évalué: 80kA

8. courant de tenue à court terme évalué et durée: 31,5 / 4 25/4 kA / s

9. courant de tenue de crête évalué: 80kA

10. tension de tenue à fréquence industrielle de courte durée du circuit auxiliaire et de contrôle: 2kV

L'appareillage 1.33KV est de structure simple, pratique en maintenance et pratique en configuration et fonctionnement généraux;

2. L'action de verrouillage de soutien est stable et fiable;

3. large utilisation;

4. performances fiables;

Les conditions de travail:
une. Les limites supérieure et inférieure de la température ambiante sont respectivement +40 ° C et -40 ° C; (permettant le stockage et le transport à -30 ° C);
b. L'altitude ne dépasse pas 1000 m;
c. Humidité relative: la valeur moyenne quotidienne ne doit pas dépasser 95%, tandis que la valeur moyenne mensuelle ne doit pas dépasser 90% (+25 ° C);
ré. L'intensité sismique ne doit pas dépasser 8 °;
e. Lieux sans incendie, risque d'explosion, pollution grave, corrosion chimique et vibrations violentes.
