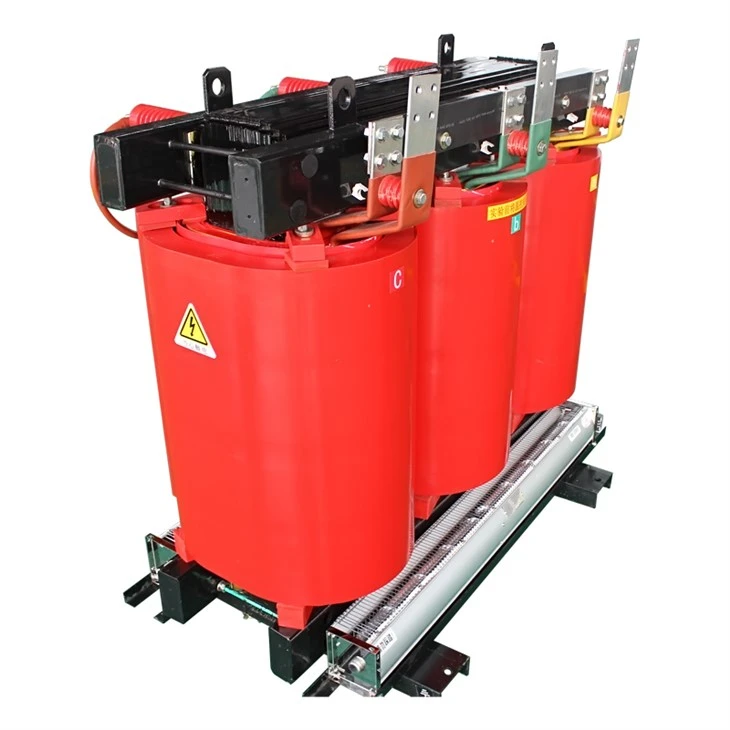

Classification des transformateurs-de type sec

Classification des transformateurs-de type sec

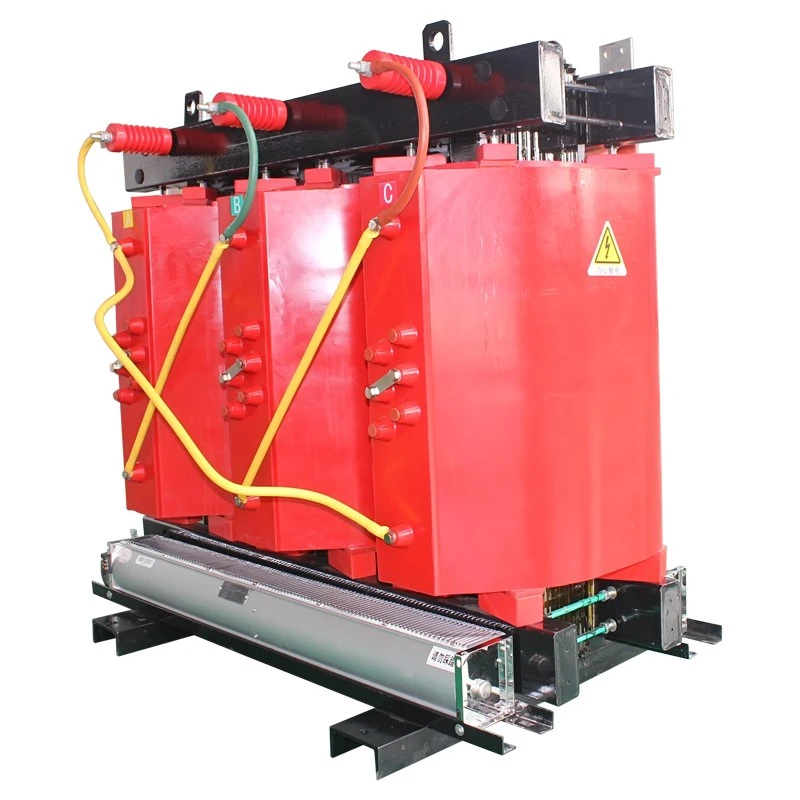

Caractéristiques structurelles : Bobine de feuille coulée- : adoptant toute la section de feuille de cuivre, ainsi que l'isolation de tour de classe F-, l'enroulement basse tension est enroulé par la machine spéciale d'enroulement de feuille basse tension-. La bobine d'aluminium résout des problèmes de compréhension tels que les contraintes de court-circuit importantes, l'ampérage inégal, la mauvaise dissipation de la chaleur, l'angle de spirale d'enroulement ainsi que la qualité de soudage manuel instable en raison de la basse tension et des produits d'enroulement de bobine à courant élevé. Dans le même temps, l'extrémité du bobinage dans notre entreprise est traitée avec un empotage de résine, une solidification pour donner forme, une résistance à l'humidité et un antisalissure, le peloton de cuivre au plomb est automatiquement soudé par soudage à l'arc sous argon.

Envoyez demande

Description

Les transformateurs de type sec reposent sur la convection de l'air pour le refroidissement et sont généralement utilisés pour les transformateurs tels que l'éclairage local, les circuits électroniques et les équipements mécaniques. La classification spécifique des transformateurs de type sec-est la suivante :

1. En termes de nombre de phases, il peut être divisé en transformateurs secs monophasés - et en transformateurs secs triphasés -.

Le transformateur d'isolement triphasé-de type sec-de la série SG est une nouvelle génération de transformateur de type sec-à économie d'énergie-développé et produit par Sartons sur la base de la référence à des produits internationaux similaires et de la combinaison d'applications. C'est entre 300VA et 1000KVA et répond aux normes IEC439, GB5226 et autres. L'enroulement adopte la méthode d'enroulement de toute la ligne ; Le transformateur est soumis à une imprégnation sous vide pour atteindre un niveau d'isolation de F ou H, et les performances du produit atteignent un niveau de pointe.

Le transformateur d'isolement triphasé de type sec-sec-de la série SG est généralement applicable aux circuits avec un courant alternatif de 50 Hz à 60 Hz et une tension inférieure à 660 V, et est généralement utilisé pour les équipements importants importés, les machines-outils de précision, les équipements mécaniques et électroniques, les dispositifs de rectification et l'éclairage. Les différentes tensions d'entrée et de sortie, les groupes de connexion, le nombre et la position des prises de réglage (généralement ± 5 %), la répartition de la capacité d'enroulement, la configuration des enroulements secondaires monophasés -, l'application de circuits de rectification et la nécessité ou non d'une coque pour le produit peuvent être soigneusement conçus et fabriqués selon les exigences de l'utilisateur. L'ajout d'un blindage élimine davantage les interférences d'impulsions à haute fréquence - (impulsions et bruit à haute fréquence -) couplées en interne par le transformateur, ce qui peut les empêcher efficacement. Cependant, le transformateur doit être correctement et strictement mis à la terre, sinon la résistance aux interférences en mode commun sera inefficace.

2. En termes de performances, il peut être divisé en autotransformateur et transformateur d'isolement.

1) L'autotransformateur est un transformateur à bobine unique. 1. Le côté secondaire est enroulé avec un enroulement commun et son rapport de transformation est fixe. Comparé aux transformateurs généraux de même capacité, il présente les avantages d'une structure simple, d'une faible consommation de matériaux et d'un petit volume, en particulier dans les situations où le rapport de transformation est proche de 1, ce qui est particulièrement économique. Il est donc largement utilisé dans les transformateurs de transmission de haute-puissance avec des tensions similaires, et en outre, il est largement utilisé dans les boîtiers de démarrage abaisseurs-pour les moteurs asynchrones supérieurs à 10 kW.

2) Le transformateur d'isolement fait référence au transformateur avec isolation électrique entre l'enroulement d'entrée et l'enroulement de sortie. L'isolation du transformateur d'isolement pour éviter de toucher accidentellement le transformateur du corps chargé en même temps consiste à isoler le courant des bobines d'enroulement côté original et secondaire, de sorte que l'isolation électrique du côté primaire et du côté secondaire soit complète, et également à isoler le circuit. De plus, en utilisant la perte à haute fréquence de son noyau de fer, le brouillage à haute fréquence - peut être supprimé de l'entrée dans le circuit de commande. Le transformateur d'isolement triphasé de type sec-sec-de la série SG est une nouvelle génération de transformateur de type sec-à économie d'énergie-développé et produit par notre société sur la base de la référence à des produits internationaux similaires et de la combinaison d'applications.

3. D'après l'apparence, il peut être divisé en transformateurs de type sec-avec châssis et transformateurs de type sec-machine nue.

4. Selon la méthode de refroidissement, il peut être divisé en refroidissement par air, auto-refroidissement et refroidissement par huile.

5. En termes de matériau, il peut être divisé en fil de cuivre, fil d'aluminium et aluminium cuivré.

6. Structurellement, les transformateurs de type sec- peuvent être divisés en type ouvert, type fermé et type coulé.

(1) Ouvrir. Le type ouvert est un type couramment utilisé, avec son corps en contact direct avec l'air, adapté aux environnements intérieurs relativement secs et propres (lorsque la température ambiante est de 20 degrés Celsius, l'humidité relative ne dépasse pas 80 [%])

(2) Fermé. L'appareil est situé à l'intérieur d'un boîtier fermé et n'entre pas en contact direct avec l'air extérieur, ce qui le rend adapté à une utilisation dans des environnements difficiles. En raison de mauvaises conditions d’étanchéité et de dissipation thermique, il est principalement utilisé dans les mines et autres lieux. Le type fermé peut également être rempli d'hexafluorure de soufre gazeux de 0,2 à 0,3 MPa et soumis à une circulation forcée. Par conséquent, la capacité d’isolation et de dissipation thermique du transformateur est la même que celle du type immergé dans l’huile et convient aux utilisateurs ayant des niveaux de tension élevés.

(3) Type verseur. Résine époxy coulée ou autres résines comme isolant principal, avec une structure simple et un petit volume, adaptée aux utilisateurs de plus petite capacité

Ce produit est généralement personnalisé.
Nous sommes un fabricant et disposons d'un service technique professionnel capable de concevoir et de fournir des solutions en fonction des besoins des clients.
Veuillez contacter notre personnel commercial pour obtenir des dessins de conception
