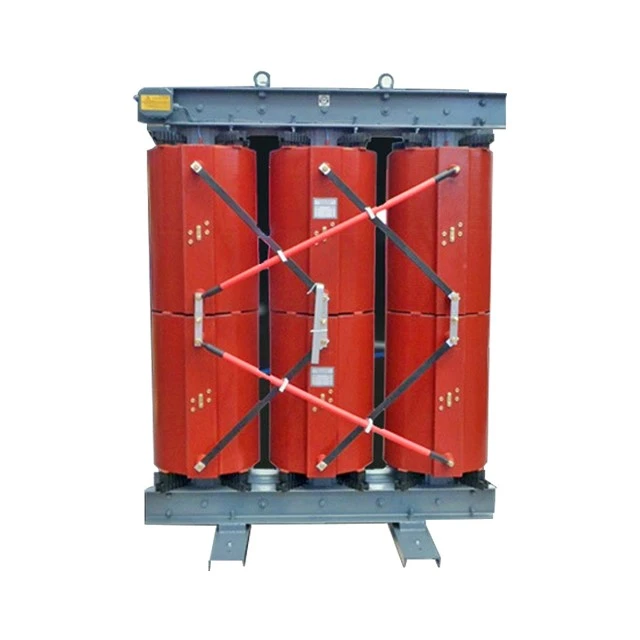

Transformateur abaisseur électrique sec de type 630

Transformateur abaisseur électrique sec type 630

Lorsqu'il s'agit de transformateurs, ils sont essentiellement divisés en deux types : les transformateurs secs et les transformateurs immergés dans l'huile. Et si l’on regarde le matériau principal, il en existe deux types : tout en cuivre et tout en aluminium. Les caractéristiques des transformateurs immergés dans l'huile peuvent être utilisées aussi bien à l'extérieur qu'à l'intérieur, tandis que les transformateurs de type sec sont généralement utilisés dans des environnements intérieurs pour des environnements extérieurs ou exposés, nécessitant l'utilisation de coques métalliques supplémentaires pour la protection.

D'une manière générale, le prix du « transformateur sec » du transformateur 630 est plus cher que celui du transformateur immergé dans l'huile. En prenant comme exemple les transformateurs secs de 630 kva, leurs prix varient de plus de 30 000 à plus de 70 000. Si un boîtier en acier inoxydable est ajouté, 4 000 yuans supplémentaires seront nécessaires. Par exemple, le prix de toute transformation sèche du cuivre pour S11-10/0.4-630kva est d'environ 58 000.

Dans le transformateur de type sec 10/0,4, les types sont SCB10, SCB11, SCB12 et SCB13, avec des prix classés du plus bas au plus élevé. Les transformateurs secs d'une capacité telle que 630 et 800 kva sont courants dans la distribution d'énergie de nombreuses industries. Lors de l'achat auprès du fabricant de transformateurs, il est nécessaire de l'informer de nombreux paramètres, tels que le modèle spécifique, tout en cuivre ou tout en aluminium (généralement tout le cuivre est utilisé), la tension nominale et si une coque est nécessaire.

Les devis de produits des fabricants de transformateurs incluent tous les prix incluant les taxes et les frais d'expédition. S'il y a de nombreux achats, il y aura certaines remises et fluctuations de prix. Il est préférable de disposer d'un personnel dédié pour coordonner l'achat de transformateurs. Si tout le monde comprend le processus, tout sera beaucoup plus fluide. Il est recommandé de choisir une grande entreprise de production de transformateurs dont la rentabilité est relativement garantie.

transformateur électrique triphasé de type sec

1. Sûr, ignifuge, sans pollution, il peut être installé directement dans le centre de distribution.
2. Entretien gratuit, facile à installer, faibles coûts d'exploitation totaux.
3. Avec une bonne résistance à l'humidité, il peut fonctionner normalement sous une humidité de 100 %. Après l'arrêt de son fonctionnement, l'arrêt sans pré-séchage peut être remis en service.
4. Faible perte, faible décharge partielle, faible bruit, bonne capacité de dissipation thermique. Dans des conditions de refroidissement par air forcé, il peut fonctionner à une charge nominale de 150 %.
5. Le système de protection et de contrôle parfait de l'humidité équipé peut fournir une fiabilité fiable

Caractéristiques de la fonction :

Ignifuge, non polluant, il peut être installé directement dans le centre de distribution.
2. Sans entretien, facile à installer, faibles coûts d'exploitation.
3.Le boîtier peut avoir une bonne résistance à l'humidité, le transformateur peut être mis en service sans pré-séchage sous une humidité de 100 % en fonctionnement normal.
4. Faible perte, poids léger et petit volume, faible bruit, bonne dissipation de la chaleur, il peut fonctionner à 150 % de charge nominale dans des conditions de refroidissement à air forcé.
5. Équipé d'un système complet de contrôle de protection de la température pour fournir une protection fiable pour le fonctionnement sûr de
transformateurs.
6. Haute fiabilité. Les résultats du contrôle des produits mis en service montrent que l'indice de fiabilité a atteint le niveau international avancé.

Caractéristiques structurelles :

Bobine de feuille coulée : adoptant toute la section de feuille de cuivre, ainsi que l'isolation de tour de classe F, l'enroulement basse tension est enroulé par la machine spéciale d'enroulement de feuille basse tension. La bobine d'aluminium résout des problèmes de compréhension tels que des contraintes de court-circuit importantes, un ampérage inégal, une mauvaise dissipation thermique, l'existence de l'angle de spirale d'enroulement ainsi qu'une qualité de soudage manuel instable en raison de la basse tension et des produits d'enroulement de bobine à courant élevé. Dans le même temps, l'extrémité de l'enroulement dans notre société est traitée avec un empotage de résine, une solidification pour donner une forme, une résistance à l'humidité et un antisalissure, le peloton de cuivre au plomb est automatiquement soudé par soudage à l'arc sous argon.

Dispositif de contrôle de la température : le transformateur adopte la série BWDK de thermomètres à signal. Les composants de température, sont intégrés dans la moitié supérieure de la bobine basse tension, peuvent détecter automatiquement et afficher dynamiquement l'humidité de travail des bobines de phase et ont également les fonctions d'alarme et de déclenchement de surchauffe.

Les conditions de travail:

Non.	Conditions		Unités	Valeurs des paramètres
1	Tension nominale		Kv	10
2	Tension de fonctionnement la plus élevée		Kv	12
3	Mode de mise à la terre du point neutre du système			Déterré
4	Fréquence nominale		Hz	50
5	Niveau de pollution			d(Ⅲ)
6	Niveau de courant de court-circuit du système (côté haute tension)		Ka	20
7	Température ambiante	Température quotidienne maximale	degré	40
		Température quotidienne minimale		-25
		Différence de température quotidienne maximale	K	25
		Température moyenne du mois le plus chaud	degré	30
		Température moyenne annuelle maximale		20
8	Humidité	Humidité relative quotidienne moyenne	pour cent	Inférieur ou égal à 95
		Humidité relative mensuelle moyenne		Inférieur ou égal à 90
9	Altitude		m	Inférieur ou égal à 1000
10	Intensité du rayonnement solaire		W/cm2	0.1
11	Épaisseur maximale du givrage		mm	20
12	Vitesse moyenne maximale du vent : maintien dans de bonnes conditions pendant 10min à 10m du sol		m/s	35
13	Résistance aux tremblements de terre	Accélération horizontale au sol	m/s2	2
		Coefficient de sécurité de 3 depuis les cycles de résonance		Supérieur ou égal à 1,67
14	Site d'installation			Intérieur
Remarque 1 : les valeurs relatives aux températures dans le tableau doivent être ajustées en conséquence si la température ambiante la plus basse est supérieure à -25 degrés. Remarque 2 : Un diagramme du degré de pollution doit être fourni si le degré de pollution est le grade IV.

PHOTO DU PRODUIT

FAQ

Q5 : OEM/ODM est-il disponible ?

R : Oui, c'est vrai ! Nos produits peuvent être personnalisés. Nous avons des équipes de conception et d'ingénierie, nous pouvons personnaliser les produits en fonction du dessin ou des exigences des clients.

Q6 : Vous êtes un fabricant ou une société commerciale ?
R : Nous sommes une usine. En tant que fabricant 100 % professionnel avec 20 ans d'expérience en tant que fabricant, nous pouvons fabriquer des produits selon les exigences des clients et nous pouvons également contrôler la qualité des produits à 100 %.

Q7 : Le prix peut-il être négocié ?

R : Oui, le prix est négociable. Il peut être modifié en fonction de votre quantité ou de votre colis

Q8 : Que diriez-vous de l'inspection ?

R: Nous avons l'ensemble du système d'inspection, de la matière première aux produits finis, y compris le test d'élévation de température, le test de type conducteur de test de pulvérisation de sel, le test de durée de vie mécanique.

Q9 : Quelles sont les conditions de paiement ?

R : TT, Paypal,Western Union,Alibaba trade assurance et L/C sont acceptables. 30 pour cent T/T à l'avance, solde de 70 pour cent avant expédition.

Q10 : Quel est le service proposé par l'entreprise ?

R : Nous avons une équipe d’ingénieurs professionnels qui peut concevoir et développer le moule pour répondre aux différentes exigences du client.

Nous avons également l'équipe de vente pour offrir un bon service de la pré-vente à l'après-vente.

Ce produit est généralement personnalisé.
Nous sommes un fabricant et disposons d'un service technique professionnel capable de concevoir et de fournir des solutions en fonction des besoins des clients.
Veuillez cliquer sur le bouton ci-dessous pour nous envoyer les informations, et notre personnel commercial vous contactera pour vous fournir les dessins de conception.

Voici nos exemples de clients pour votre référence

Clients du Kazakhstan

Fiche technique N degré 1-A : Transformateur H61 20kV/400V de 100kVA

DÉSIGNATIONS	UNITÉS	DONNÉES SPÉCIFIQUES	DONNÉES DU CANDIDAT
Fabricant		A indiquer
Norme de référence		CEI 60076
Taper		Phase
T.V.A		Hermétique
Exécution		Tropicalisé
Diélectrique		Huile sans PCB
Installation		En pole
Température ambiante de fonctionnement	degré	45
Fréquence nominale	Hz	50
Puissance nominale	Kva	100
Tension primaire nominale	Kv	20
Niveau d'isolement attribué à l'école primaire	Kv	24
Nombre de phases à l'école primaire		03
Tension secondaire	V	400/230
Plage de réglage de la tension côté M à vide	pour cent	±2.5
Couplage		DYn11
Tension de court-circuit	pour cent	4 – 4.5
Taille neutre pour une charge	pour cent	100
Pertes de vide maximales	W	230 - 460
Pertes dues à la charge Maxi	W	1450 - 2350
Température maximale de l'huile en régime permanent	degré	55
Température maximale des enroulements en régime permanent	degré	60
Matériel d'enroulement		Cuivre électrolytique
Niveau de bruit maximal	Base de données	52
Maintien de fréquence industrielle de 50 Hz, 1 min	Kv	50 – 70
Résistance aux ondes de choc (1,2/50 micros)	Kv	125 - 170
Refroidissement		SUR UN
Plaque signalétique		01
Connexion à la terre		01
Dimensions Hauteur/largeur/profondeur	mmxmmxmm	1200 X 1270 X 820
Masse totale du transformateur, huile comprise	Kg	700
Masse d'huile	Kg	160
PEINTURE
		Tropicalisé et antirouille
	Nombre	Couches
		Classeur
		Couleur
		Plans et schémas techniques à fournir.
