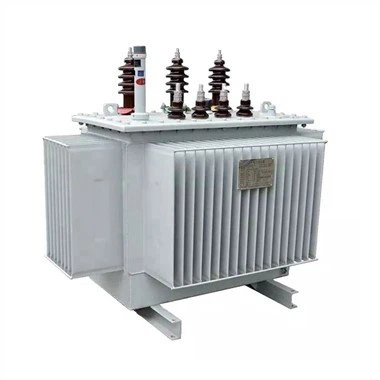

Transformateur de distribution de soudage immergé dans l'huile 15KV 630KVA AC

Transformateur de distribution de soudage immergé dans l'huile 15KV 630KVA AC



historique du développement

L'huile de transformateur est un liquide à base de pétrole qui a un potentiel de combustion et présente des inconvénients pour l'environnement. Cependant, en raison des excellentes performances et du faible prix de l'huile de transformateur, la grande majorité des transformateurs de puissance utilisent encore l'huile de transformateur comme moyen d'isolation et de refroidissement.

À la fin du 19e siècle, les transformateurs ont commencé à utiliser l'huile de transformateur comme moyen d'isolation et de refroidissement, ce qui a conduit à l'émergence des transformateurs immergés dans l'huile. En plus d'un stockage naturel abondant et de prix bas, l'huile de transformateur a été largement utilisée en raison de ses caractéristiques suivantes.

1) Lorsqu'il est utilisé en conjonction avec des matériaux en fibre, les performances d'isolation sont bonnes, ce qui peut réduire la distance d'isolation et réduire les coûts.

2) L'huile de transformateur a une faible viscosité et de bonnes performances de transfert de chaleur.

3) Il peut protéger efficacement le noyau de fer et l'enroulement de l'influence de l'humidité dans l'air.

4) Protégez le papier et le carton isolants de l'action de l'oxygène, réduisez le vieillissement des matériaux isolants et prolongez la durée de vie des transformateurs.

À l'exception de certains transformateurs de petite et moyenne taille et de gaz à usage spécial, la grande majorité des transformateurs de grande et moyenne taille utilisent encore l'huile de transformateur comme moyen de refroidissement et d'isolation.

L'isolation des transformateurs imprégnés d'huile de transformateur a un degré de résistance à la chaleur de A et une température de fonctionnement à long terme de 105 degrés.

Caractéristiques de performance

un. L'enroulement basse tension des transformateurs immergés dans l'huile adopte généralement une structure cylindrique avec un enroulement en feuille de cuivre, à l'exception des fils de cuivre de petite capacité ; L'enroulement haute tension adopte une structure cylindrique multicouche, assurant une répartition équilibrée des ampères-tours, une faible fuite magnétique, une résistance mécanique élevée et une forte résistance aux courts-circuits.

b. Le noyau de fer et l'enroulement adoptent chacun des mesures de fixation, et les pièces de fixation telles que la hauteur et les fils basse tension de l'appareil sont équipées d'écrous anti-desserrage autobloquants. Ils adoptent une structure centrale non suspendue et peuvent résister aux chocs de transport.

c. La bobine et le noyau de fer sont séchés sous vide, et l'huile du transformateur est filtrée et injectée à l'aide d'un procédé sous vide pour minimiser l'humidité à l'intérieur du transformateur.

d. Le réservoir d'huile adopte des plaques ondulées, qui ont une fonction respiratoire pour compenser le changement de volume d'huile causé par les changements de température. Par conséquent, ce produit ne possède pas de réservoir de stockage d'huile, ce qui réduit évidemment la hauteur du transformateur.

e. En raison du remplacement du réservoir de stockage d'huile par des tôles ondulées, l'huile du transformateur est isolée de l'extérieur, empêchant efficacement l'entrée d'oxygène et d'eau, ce qui peut entraîner une diminution des performances d'isolation.

F. Sur la base des cinq points de performance ci-dessus, il garantit que le transformateur immergé dans l'huile ne nécessite pas de remplacement d'huile pendant le fonctionnement normal, ce qui réduit considérablement les coûts de maintenance du transformateur et prolonge sa durée de vie.

Principaux points de sélection

Nature de la charge

1) Lorsqu'il y a un grand nombre de charges primaires ou secondaires, il est conseillé d'installer deux transformateurs ou plus. Lorsque l'un ou l'autre des transformateurs est déconnecté, la capacité des transformateurs restants peut répondre à la consommation d'électricité des charges primaires et secondaires. 1, la charge secondaire doit être concentrée autant que possible et ne doit pas être trop dispersée.

2) Lorsque la capacité de charge saisonnière est importante, des transformateurs spéciaux doivent être installés. Par exemple, la charge des climatiseurs et des congélateurs dans les grands bâtiments civils, et la charge du chauffage électrique.

3) Lorsque la charge concentrée est importante, des transformateurs spéciaux doivent être installés. Tels que les gros équipements de chauffage, les grandes machines à rayons X, les fours à arc électrique, etc.

4) Lorsque la charge d'éclairage est importante ou que l'utilisation d'un transformateur partagé pour l'alimentation et l'éclairage affecte sérieusement la qualité de l'éclairage et la durée de vie de l'ampoule, un transformateur d'éclairage dédié peut être installé. En général, l'alimentation et l'éclairage partagent un transformateur.

Environnement d'utilisation

Dans des conditions moyennes normales, des transformateurs immergés dans l'huile ou des transformateurs de type sec peuvent être sélectionnés, tels qu'une sous-station électrique indépendante ou attachée pour les entreprises industrielles et minières, l'agriculture et une sous-station électrique indépendante pour les zones résidentielles. Les transformateurs disponibles pour la sélection incluent S8, S9, S10, SC (B) 9, SC (B) 10, etc.



Environnement de température

① Maintenir la stabilité à long terme à une température de 220 degrés

② Capable de résister à un fonctionnement à court terme à une température de 350 degrés

③ Maintenir des performances stables sur une large plage de température et d'humidité

④ À une température de 250 degrés, il ne fondra pas, ne coulera pas et ne soutiendra pas la combustion

⑤ Aucun gaz toxique ou corrosif ne sera libéré à une température de 750 degrés

Exigences d'installation

1. Le rail de fondation du transformateur doit être horizontal et le conservateur d'huile doit avoir une pente de 1-1,5 %.

2. Les transformateurs doivent être renforcés.

3. Les conducteurs primaires et secondaires du transformateur ne doivent pas exercer de contraintes sur la traversée.

4. La coque du transformateur est fermement connectée au point neutre et au dispositif de mise à la terre pour former une trinité 800KVA (installer un relais de gaz).

caractéristique

avantage

1. L'huile de transformateur a une bonne isolation et une bonne conductivité thermique, tandis que l'huile de transformateur est bon marché.

2. Il peut résoudre le problème de la dissipation thermique à haute capacité et de l'isolation haute tension dans les transformateurs.

désavantage

1. L'huile de transformateur est inflammable et peut brûler et exploser lorsqu'elle rencontre des flammes

2. L'huile de transformateur est nocive pour la santé humaine

3. L'huile de transformateur doit être régulièrement inspectée

4. Les performances d'étanchéité des transformateurs immergés dans l'huile sont médiocres et doivent vieillir, ce qui entraîne de graves fuites d'huile sur le site d'exploitation, ce qui affecte le fonctionnement sûr de l'équipement et affecte également l'environnement

5. Le niveau d'isolation des transformateurs immergés dans l'huile est faible et ils sont conçus et fabriqués selon une isolation de classe A

Paramètre technique

Traduction pour : Transfo H61 20KV 160kVA B2

H61 Transformateur 15(20)kV 160kVA B2

Transformateur de distribution MT/BT triphasé avec enroulements MT et BT en cuivre bobiné puissance P=160KVA
- Conformité : norme NFC 52 100 - 52 112 et 52 113 ou équivalent en substance
- Refroidissement naturel : ONAN
- Ajustement de la tension MT : par coupure plus /- 5 % en cinq (5) positions
- Type : sur poteau H61
- Puissance nominale : 160KVA
- Tension nominale primaire : 20,000V ± 5 %
- Tension secondaire : 410V à vide entre phases / 240V entre phase et neutre
- Fréquence : 50Hz
- Tension de court-circuit : 4 %
- Perte à vide inférieure ou égale à 300W
- Perte de charge inférieure ou égale à 2000W
- Couplage : Dyn11 avec sortie neutre
- Traversées MT et BT : en porcelaine





















Q5 : L'OEM/ODM est-il disponible ?

R : Oui, ça l'est ! Nos produits peuvent être personnalisés. Nous avons des équipes de conception et d'ingénierie, nous pouvons personnaliser les produits en fonction du dessin ou des exigences des clients.



Q6 : Vous êtes fabricant ou société commerciale ?
A: nous sommes usine, en tant que fabricant 100% professionnel avec 20 ans d'expérience dans la fabrication, nous pouvons fabriquer des produits selon les exigences des clients et nous pouvons également contrôler la qualité des produits à 100%.



Q7 : Le prix peut-il être négocié ?

R : Oui, le prix est négociable. Il peut être modifié en fonction de votre quantité ou de votre colis



Q8 : Que diriez-vous de l'inspection ?

R: Nous avons l'ensemble du système d'inspection, de la matière première aux produits finis, y compris le test d'élévation de température, le test de type de conducteur de test de pulvérisation de sel, le test de durée de vie mécanique.



Q9 : Quelles sont les conditions de paiement ?

A: TT, Paypal, Western Union, l'assurance commerciale Alibaba et L/C sont acceptables. 30 % T/T à l'avance, 70 % solde avant expédition.



Q10 : Quel est le service proposé par l'entreprise ?

A: nous avons l'équipe d'ingénieurs professionnels qui peut concevoir et développer le moule pour répondre aux différentes exigences des clients.

Nous avons également l'équipe de vente pour offrir un bon service de la pré-vente à l'après-vente.





Ce produit est généralement personnalisé.
Nous sommes un fabricant et avons un département technique professionnel qui peut concevoir et fournir des solutions en fonction des besoins des clients.
Veuillez cliquer sur le bouton ci-dessous pour nous envoyer les informations, et notre personnel de vente vous contactera pour vous fournir les dessins de conception



Voici nos exemples de clients pour votre référence

Clientèle africaine

Fiche technique N degré 1-A : Transformateur H61 20kV/400V de 100kVA

DÉSIGNATIONS	UNITÉS	DONNÉES SPÉCIFIQUES	DONNÉES DU CANDIDAT
Fabricant		A indiquer
Norme de référence		CEI 60076
Taper		Phase
T.V.A		Hermétique
Exécution		Tropicalisé
Diélectrique		Huile sans PCB
Installation		Sur poteau
Température ambiante de fonctionnement	degré	45
Fréquence nominale	hertz	50
Puissance nominale	Kva	100
Tension primaire nominale	Kv	20
Niveau d'isolement attribué à l'école primaire	Kv	24
Nombre de phases à l'école primaire		03
Tension secondaire	V	400/230
Plage de réglage de la tension côté M à vide	pour cent	±2.5
Couplage		DYn11
Tension de court-circuit	pour cent	4 – 4.5
Taille neutre pour une charge	pour cent	100
Pertes de vide maximales	W	230 - 460
Pertes dues à la charge Maxi	W	1450 - 2350
Température d'huile maximale en régime permanent	degré	55
Température maximale des enroulements en régime établi	degré	60
Matériel d'enroulement		Cuivre électrolytique
Niveau de bruit maximal	Db	52
Maintien de fréquence industrielle 50 Hz, 1 min	Kv	50 – 70
Résistance aux ondes de choc (1,2/50 micros)	Kv	125 - 170
Refroidissement		SUR UN
Plaque signalétique		01
Connexion de mise à la terre		01
Dimensions Hauteur/largeur/profondeur	mm x mm x mm	1200 X 1270 X 820
Masse totale du transformateur, y compris l'huile	Kg	700
Masse d'huile	Kg	160
PEINDRE
		Tropicalisé et antirouille
	Nombre	Couches
		Classeur
		Couleur
		Plans et schémas techniques à fournir.



SI VOUS AVEZ BESOIN DE PLUS DE DÉTAILS, N'HÉSITEZ PAS À NOUS CONTACTER
