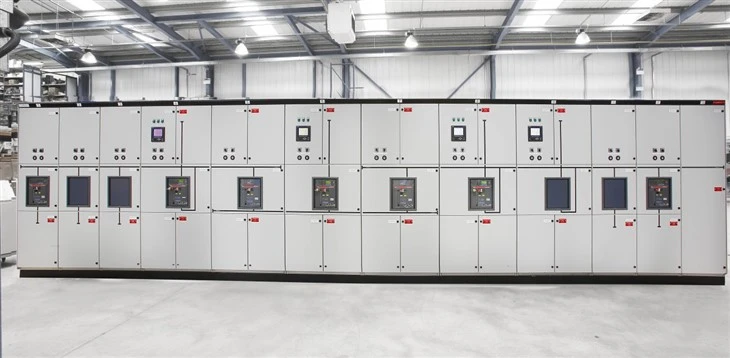

Avantage de l'appareillage isolé au gaz
Le SF6 est utilisé comme diélectrique gazeux dans les disjoncteurs à haute tension à l'hexafluorure de soufre, les appareillages de commutation et d'autres équipements électriques de l'industrie électrique, remplaçant généralement les disjoncteurs immergés dans l'huile (OCB) qui peuvent contenir des biphényles polychlorés (PCB) nocifs. Le gaz sous pression SF6 est utilisé comme isolant dans les appareillages isolés au gaz (GIS) car il a une résistance diélectrique beaucoup plus élevée que l'air ou l'azote sec. En raison de ses propriétés diélectriques uniques, les compagnies d'électricité dépendent fortement du SF6 dans le système électrique pour obtenir une isolation électrique de tension. , interruption de courant et extinction d'arc dans la transmission et la distribution. Lorsque l'hexafluorure de soufre (SF6) est scellé à l'intérieur de l'équipement de transmission et de distribution (T&D), les appareillages de commutation, les disjoncteurs et les interrupteurs d'isolement peuvent obtenir une isolation en éteignant les arcs dangereux. Ce gaz stable et non toxique a une excellente résistance diélectrique et est un élément clé de la sécurité et de l'efficacité des centrales électriques.
Description
Le nom complet de GIS est appareillage de commutation sous enveloppe métallique à isolation gazeuse. Il s'agit d'un dispositif de distribution haute tension composé de disjoncteurs, de jeux de barres, d'interrupteurs d'isolement, de transformateurs de tension, de transformateurs de courant, de parafoudres, de traversées, de couteaux de mise à la terre et d'autres composants. GIS utilise du gaz hexafluorure de soufre (SF6) avec d'excellentes performances d'isolation et d'extinction d'arc comme moyen d'isolation et d'extinction d'arc, et scelle tous les composants électriques haute tension dans un cylindre métallique mis à la terre.
En tant qu'équipement de distribution de type ouvert traditionnel AIS, il est à un stade de développement mature en Chine et possède une certaine expérience de fabrication et d'exploitation. Il s'appuie sur l'air et les isolateurs pour isoler les parties sous tension du sol et d'une phase à l'autre. Son jeu de barres est apparent et directement en contact avec l'air. Le disjoncteur peut être du type à colonne ou cuve en céramique, avec le manchon en céramique comme enveloppe de l'équipement et isolation externe. Sa caractéristique est que la distance d'isolation externe est grande et que la surface au sol est grande.
La différence entre AIS et SIG
un
Différentes structures
Le SIG est caractérisé par une combinaison de séparation de phase, de cylindre commun triphasé et de structures composites dans sa structure de coque. Le développement du tubage GIS de la séparation de phase au cylindre commun triphasé a encore miniaturisé le GIS. À l'heure actuelle, la communauté internationale a réalisé la simplification de tous les systèmes triphasés de 300 kV et l'intégration des systèmes triphasés de jeux de barres de 550 kV.
La disposition de l'équipement AIS est claire, ce qui est propice à l'entretien et à la réparation quotidiens par le personnel concerné. La structure globale est simple, la forme structurelle est claire et le câblage électrique est clair, ce qui est propice au fonctionnement.
deux
Différentes régions
Le SIG présente les avantages d'un faible encombrement, d'un petit volume, d'un poids léger et tous les composants sont scellés sans interférence environnementale. Le mécanisme de fonctionnement n'a pas de lubrification ni de gazéification et présente une grande fiabilité de fonctionnement. GIS adopte le transport par blocs entiers, qui est facile à installer, à cycle court et à faible coût d'installation ; La charge de travail de maintenance est faible et le temps est court. Le SIG de type boîte adopte une liaison mécanique triphasée, avec un faible taux de défaillance mécanique.
L'équipement AIS couvre une vaste zone et comporte de nombreux composants exposés, qui sont facilement affectés par les facteurs météorologiques et ne sont pas propices au fonctionnement sûr de l'équipement.
trois
Performance de rupture supérieure
Le disjoncteur adopte une chambre d'extinction d'arc à auto-énergie basée sur le nouveau principe d'extinction d'arc (une structure hybride d'expansion thermique à auto-énergie et de dispositif d'air comprimé auxiliaire), utilisant pleinement l'énergie de l'arc lui-même. Appareils électriques composites entièrement fermés isolés au gaz, les appareils électriques à l'intérieur de l'enceinte comprennent principalement des disjoncteurs, des interrupteurs d'isolement, des interrupteurs de mise à la terre, des jeux de barres, des parafoudres et d'autres équipements primaires. De nombreux postes de commutation dans les centrales électriques et les sous-stations sont constitués de SIG, qui occupe une petite surface et est facile à entretenir. C'est toujours différent de l'appareillage à haute tension.
quatre
Faible perte et bruit
Le champ magnétique induit sur le boîtier GIS est très faible, de sorte que la perte de courant de Foucault est très faible, ce qui réduit la perte d'énergie électrique. L'utilisation d'un mécanisme à ressort entraîne un faible bruit de fonctionnement. Inconvénients : le SIG présente les inconvénients d'un prix élevé, d'une installation et de tests peu pratiques, d'une faible flexibilité et d'une maintenance et d'une expansion peu pratiques.
L'AIS est relativement bon marché, facile à installer et à tester, a une bonne flexibilité et est plus pratique pour la maintenance et l'expansion.
cinq
but
Le SIG fonctionne mieux que l'AIS, mais en raison des différences de coûts et de capacités de gestion, l'AIS ne se fermera pas complètement avant une période de temps considérable. Utilisez des outils de surveillance et de diagnostic intelligents pour prolonger les cycles de maintenance et éviter les travaux inutiles.
Ce produit est généralement personnalisé.
Nous sommes un fabricant et avons un département technique professionnel qui peut concevoir et fournir des solutions en fonction des besoins des clients.
Veuillez contacter notre personnel de vente pour obtenir des dessins de conception
Voici nos exemples de clients pour votre référence
