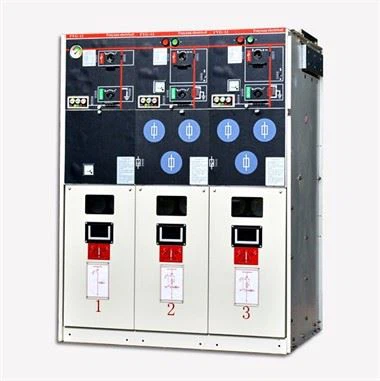

Panneau de commande isolé au gaz SF6 36KV

L'armoire de réseau en anneau remplie de gaz haute tension SF6 est largement utilisée dans les systèmes de distribution d'énergie 10kV/6kV et est le premier choix pour les produits de commutation. il est largement utilisé pour divers types de systèmes de distribution d'énergie des utilisateurs urbains et ruraux. L'appareillage est un mode d'unité modulaire, qui peut être combiné selon différents objectifs ; Il existe deux types : combinaison d'unités fixes et unité extensible pour obtenir l'utilisation flexible d'appareillages de commutation compacts dans diverses sous-stations. L'unité principale en anneau remplie de gaz haute pression SF6 est un système complètement scellé et ses pièces sous tension et ses interrupteurs sont enfermés dans un corps en acier inoxydable. L'ensemble de l'appareillage n'est pas affecté par les conditions environnementales externes, garantissant ainsi la fiabilité de fonctionnement et la sécurité des personnes. Et pour atteindre sans entretien. En choisissant un bus extensible, n'importe quelle combinaison peut être réalisée pour atteindre une modularité totale. L'isolation de sécurité et le blindage de la barre omnibus étendue garantissent la fiabilité et la sécurité. L'appareillage de commutation isolé au gaz SF6 peut également fournir des solutions d'automatisation basées sur la télévision, formant le concept de commutateurs intelligents et minimisant la charge de travail de l'installation et de la mise en service sur site. L'unité principale annulaire remplie de gaz haute pression SF6 est divisée en configuration standard non extensible et en configuration standard extensible. En raison de la combinaison de modules complets avec des semi-modules et de son auto-extensibilité, il présente ainsi une flexibilité extrêmement particulière. L'unité principale en anneau remplie de gaz à haute pression SF6 met en œuvre les normes GB.

Envoyez demande

Description

Caractéristiques du produit

L'unité principale en anneau remplie de gaz haute pression SF6 utilise du gaz SF6 comme moyen d'extinction et d'isolation de l'arc. L'appareillage est une structure entièrement étanche et entièrement isolée : les barres omnibus et les interrupteurs sont tous enfermés dans des coques en acier inoxydable. La cavité est remplie de 1,4 bar de gaz SF6 et le niveau de protection atteint IP67 : l'ensemble du dispositif de commutation est totalement insensible aux conditions environnementales externes et peut assurer le fonctionnement normal du commutateur même dans des conditions extrêmes telles qu'une inondation à court terme. Le produit est sans entretien à vie. L'appareillage de commutation dispose d'un canal de décompression fiable et sûr, qui peut garantir la sécurité personnelle de l'opérateur même dans des conditions extrêmes. L'appareillage est divisé en deux types : combinaison d'unités fixes et combinaison d'unités extensibles. L'armoire électrique entre et sort généralement par l'avant, et peut également réaliser une sortie latérale ou une extension latérale selon différentes positions d'installation. La taille de l'appareillage de commutation est facile à installer et peut convenir aux endroits avec un petit espace et de mauvaises conditions environnementales. Le tableau peut être équipé de dispositifs électriques, de télécommande et de surveillance pour simuler les différents besoins des utilisateurs.

Environnement de services :
a) Température de l'air : température maximale : plus 40 degrés ; Température minimale :-25 degré

b) Humidité : humidité moyenne mensuelle de 95 % ; Humidité moyenne quotidienne 90 pour cent.

c) Altitude au-dessus du niveau de la mer : Altitude maximale d'installation : 2 500 m

d) Air ambiant non apparemment pollué par des gaz, vapeurs, etc. corrosifs et inflammables.

e) Aucune secousse violente fréquente

La description		Unité	Unité LBS	Unité interrupteur-fusible	Unité VCB
Tension nominale		kV	24	24	24
Tension de tenue à fréquence industrielle (1min)	Phase à phase/terre	kV	50	50	50
Tension de tenue à fréquence industrielle (1min)	Sur la distance d'isolement	kV	60	60	60
Tension de tenue aux chocs	Phase à phase/terre	kV	125	125	125
Tension de tenue aux chocs	Sur la distance d'isolement	kV	145	145	145
Fréquence nominale		hertz	50, 60	50, 60	50, 60
Courant nominal		A	630	125	630
Courant nominal de coupure de court-circuit		kA		31.5	20
Courant nominal de courte durée admissible		kA/s	20/3		20/3
Courant de tenue de crête nominal		kA	50		50
Courant nominal de court-circuit		kA	50	80	50
Courant de transfert nominal		A		1400
Courant nominal de coupure de charge active		A	630
Courant nominal de coupure en boucle fermée		A	630
Durée de vie mécanique		Opérations.	5000	5000	10000
Taux de fuite annuel			＜0.02 %

sf6 (4)

sf6 (5)

sf6 (6)

SF6 (9)

SF6 GIS

SF6 (7)

LIGNE DE PRODUCTION

CERTIFICAT

CQC

EXPOSITION

PRÉSENTATION DE L'ENTREPRISE

FAQ

Q5 : L'OEM/ODM est-il disponible ?

R : Oui, ça l'est ! Nos produits peuvent être personnalisés. Nous avons des équipes de conception et d'ingénierie, nous pouvons personnaliser les produits en fonction du dessin ou des exigences des clients.

Q6 : Vous êtes fabricant ou négociant ?
A: nous sommes usine, en tant que fabricant 100% professionnel avec 20 ans d'expérience dans la fabrication, nous pouvons fabriquer des produits selon les exigences des clients et nous pouvons également contrôler la qualité des produits à 100%.

Q7 : Le prix peut-il être négocié ?

A: Oui, le prix est négociable. Il peut être modifié en fonction de votre quantité ou de votre colis

Q8 :Qu'en est-il de l'inspection ?

R: Nous avons l'ensemble du système d'inspection, de la matière première aux produits finis, y compris le test d'élévation de température, le test de type de conducteur de test de pulvérisation de sel, le test de durée de vie mécanique.

Q9 :Qu'est-ce que les conditions de paiement ?

A: T.T, Paypal, union occidentale,Alibaba assurance commercialeet L/C est acceptable. 30 pour cent T/T à l'avance,70 pour centsolde avant expédition.
