Appareillage de commutation à boîtier métallique AC amovible blindé SF6

Appareillage de commutation sous enveloppe métallique ca amovible blindé SF6





Description de la structure

L'appareillage est constitué d'une structure fixe sous enveloppe métallique de type boîte et la cellule est constituée de profilés.

et profils G assemblés par plusieurs pièces de connexion. Il est divisé en quatre compartiments, à savoir le compartiment jeu de barres. Compartiment CB, compartiment de mesure et compartiment câble. Le traitement des pièces doit être effectué par une poinçonneuse CNC, une cintreuse CNC et des machines sophistiquées fournies dans le traitement CNC. centre, garantissant une précision élevée de la forme, de la position et de la dimension, une fabrication rapide et précise, flexible pour la combinaison de différentes options, qui peut répondre aux différentes demandes des clients.

Caractéristiques principales

1.La cabine est de structure assemblée, sans soudure, haute résistance mécanique et apparence artistique.
2. La partie supérieure arrière est destinée au sectionneur rotatif GN30-12 et la partie inférieure au sectionneur GN19-12C. Le dispositif de verrouillage mécanique utilisé selon les procédures peut fournir une protection de sécurité fiable pour le personnel et l'équipement d'exploitation.
3.Le commutateur principal adopté est de type monobloc, des options telles que ZN63-12(VS1-12) et VD4-12
4. Une méthode de verrouillage mécanique obligatoire est utilisée dans les verrouillages entre les interrupteurs principaux
, les sectionneurs et la porte de la cabine pour répondre à la fonction de verrouillage « à cinq épreuves », bénéficiant d'une combinaison aléatoire avec l'unité principale en anneau.

Dimensions de l'armoire (Hauteur *Largeur *Profondeur)
2300 mm	900 mm	900 mm
	1000mm

Dimensions du contour de l'armoire (mm) (sans compter la porte)

Hauteur	Largeur		Profondeur
2300	900	1000	1000
2300	900	1000	1000

Non.	Article	Unité	Données techniques
1	Tension nominale	kV	3.6, 7.2, 12
2	Courant nominal	A	630 1000	1250 2000	2500 3150
3	Courant nominal de coupure en court-circuit	Ka	20	31.5	40
4	Courant de tenue de courte durée nominal	Ka	20	31.5	40
5	Courant de tenue de crête assigné	Ka	50	80	100
6	Courant nominal de fermeture de court-circuit	Ka	50	80	100
7	Durée nominale du court-circuit	s		4
8	Degré de protection		IP2X
9	Système de bus		Bus simple, bus simple avec contournement, bus double
10	Méthode de fonctionnement		Électromagnétisme, énergie de stockage du ressort
11	Dimension du contour	mm	950 ^ 1 000 x 2 300 (en dessous de 1 250 A) 1000x1000x2300 (plus de 1250A)

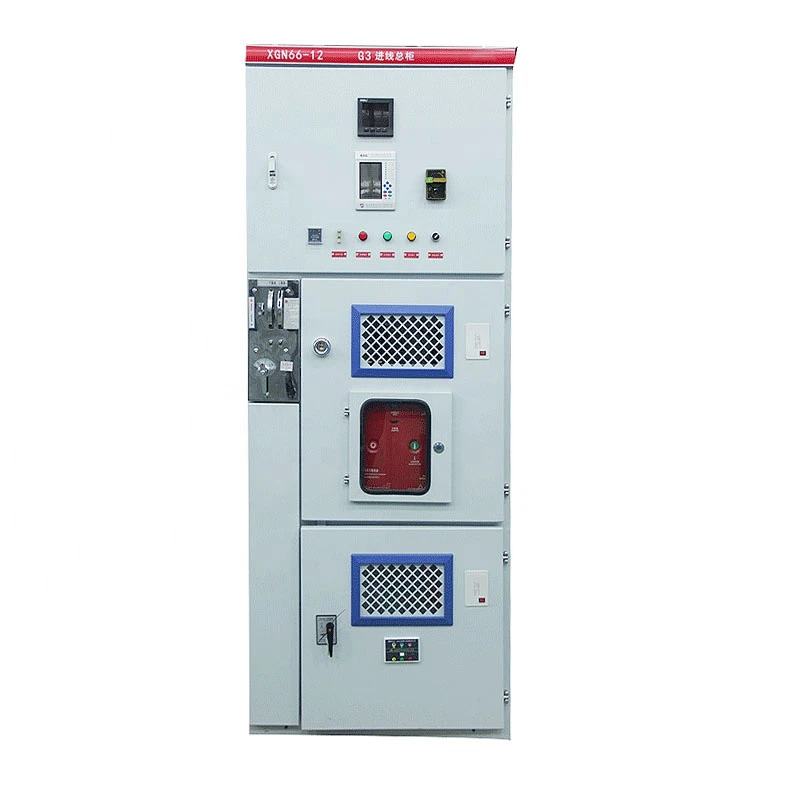

XGN66-12

Présentation des produits
Ce produit a absorbé la technologie de pointe étrangère. Il est de petite taille, seulement 50 % du volume d'un interrupteur ordinaire ; l'armoire est de grande taille et offre de bonnes performances ; le mécanisme de verrouillage « à cinq épreuves », simple et autres avantages, l'armoire est de 3,6, 7,12 kV de puissance triphasée 50 Hz. Le jeu de barres unique transporte l'ensemble complet des appareils intérieurs pour recevoir et distribuer l'énergie. Il a également pour fonctions de contrôler, de protéger et de surveiller le circuit. Il peut être utilisé dans divers types de centrales électriques, de sous-stations et d'entreprises industrielles et minières dans des immeubles de grande hauteur et ailleurs. Il peut être combiné avec des armoires réseau en anneau et également ouvert et fermé.

Armoire

Le corps de l'armoire de l'appareillage de commutation est constitué de tôle d'acier ou de tôle d'aluminium-zinc et traité par des machines-outils CNC, qui ont non seulement une haute précision, mais ont également une forte résistance à la corrosion et à l'oxydation. Le poids total de l'armoire est plus léger que celui des autres armoires d'équipement et la résistance mécanique est élevée. Le cycle de transformation et de production est court. , Les pièces ont une grande polyvalence et la superficie des terres anciennes est petite, ce qui est pratique pour l'organisation de la production.

Compartiment

Les principaux composants électriques de l'appareillage disposent de compartiments indépendants. Selon différentes fonctions, ils sont divisés en salle de charrettes à bras, salle de jeux de barres, salle de câbles et salle d'instruments de relais par des cloisons. Les pièces sont séparées par des plaques de protection métalliques. Les coques des compartiments sont toutes mises à la terre indépendamment et le niveau de protection de chaque compartiment atteint IP2X ; à l'exception de la salle relais, les trois autres compartiments disposent de leurs propres canaux de décompression.

Dispositif de verrouillage

Les broches de jonction entre l'interrupteur principal, le chariot à bras, l'interrupteur de mise à la terre et la porte de l'armoire adoptent toutes des méthodes de verrouillage mécanique obligatoires pour répondre à la fonction des « cinq préventions ». Le chariot à disjoncteur ne peut être fermé que lorsque le disjoncteur est en position ouverte/test ou en position de travail ; et une fois le disjoncteur ouvert, le mécanisme de propulsion du chariot à bras ne peut pas être actionné et le chariot à bras ne peut pas être déplacé pour empêcher le chargement du chariot à bras du disjoncteur push-pull.

Relier un appareil au sol

Dans la salle des câbles, un jeu de barres de mise à la terre séparé de 6 x 50 mm2 est fourni. Ce jeu de barres peut traverser les armoires adjacentes et établir un bon contact avec l'armoire pour éviter les chocs électriques. L'impédance du corps humain et les conditions environnementales garantissent le fonctionnement normal du système électrique et préviennent les coups de foudre. Le risque d'électricité statique se produit lorsque la foudre se produit

Chauffage

Afin d'éviter le risque de condensation dans un climat avec des changements élevés de température ou d'humidité. Installez des radiateurs dans la salle des disjoncteurs et dans la salle des câbles respectivement pour une utilisation dans l'environnement mentionné ci-dessus et pour éviter la corrosion. L'appareillage haute tension dispose d'un dispositif de chauffage pour un contrôle facile de la température et de l'humidité. Lorsque la température de l'appareillage est inférieure à la valeur requise et que l'humidité est supérieure à la valeur requise, le dispositif de chauffage est activé.

Compartiment dans l'armoire électrique

1. Chariot à bras amovible : Le châssis du chariot à bras est formé et assemblé avec des plaques d'acier laminées à froid de haute qualité. Le chariot à bras est équipé d'un disjoncteur à vide et d'autres équipements auxiliaires. Le châssis du chariot à bras est équipé d'un mécanisme de propulsion à vis et d'un embrayage ultra-haut.

2. Compartiment du disjoncteur : Une piste spéciale est installée dans le compartiment du disjoncteur pour que le chariot à main puisse se déplacer, de sorte que le chariot à main du disjoncteur puisse glisser et être fixé dans le compartiment via un mécanisme vis-écrou rotatif.

3. Compartiment de barre omnibus : La barre omnibus principale est conduite d'une armoire de commande à une autre armoire de commande et fixée par la barre omnibus de dérivation et la section de contact statique. Lors du passage à travers l'armoire adjacente, la barre omnibus est fixée par la bague murale, ce qui peut efficacement empêcher la propagation de l'accident, tout en aidant la barre omnibus principale. Rôle de support.Le jeu de barres adopte un boîtier de type retrait ou un processus de revêtement fluidisé, et les phases et les connecteurs sont équipés de manchons isolants en matériaux ignifuges pour former une isolation composite fiable.

4. Compartiment câbles : Des transformateurs de courant, des parafoudres et des interrupteurs de mise à la terre peuvent être installés dans la salle des câbles. Le grand espace est pratique pour l’installation et la connexion de plusieurs câbles.

5. Salle de relais : les panneaux internes et externes du relais peuvent être équipés de composants secondaires tels que des composants de contrôle, de protection, de mesure, d'instruments d'affichage et d'affichages de surveillance en direct.

Principaux paramètres techniques de l'appareillage
projet	unité	Paramètres techniques
Tension nominale	KV	3.6 7.2 12
Tension de tenue à la fréquence industrielle	KV	Au sol, en alternance : 42 Fracture : 48
Tension assignée de tenue aux chocs de foudre	KV	Au sol, en alternance : 75 Fracture : 85
Fréquence nominale	Hz	50
Courant nominal	A	630 1250
Courant assigné de coupure en court-circuit (valeur efficace)	Ka	20 25 31.5
Courant assigné de fermeture de court-circuit (valeur de crête)	Ka	50 63 80
Courant constant dynamique nominal (valeur de crête)	Ka	50 63 80
Courant nominal de stabilité thermique 4s (valeur efficace)	Ka	20 25 31.5
Niveau de protection		Indice de protection IP2X
Dimensions (largeur * profondeur * hauteur)	mm	900*1000*2300
poids	Kg	≈60

Principaux paramètres techniques du disjoncteur à vide XGN66-12
projet	unité	Paramètres techniques
Tension nominale	KV	12
Courant nominal	A	630 1250
Courant assigné de coupure en court-circuit	KV	20 25 31.5
Courant nominal de fermeture de court-circuit	KV	50 63 80
Courant de tenue de courte durée nominal (valeur efficace 4 s)	KV	20 25 31.5
Courant de tenue de crête assigné (valeur de crête)	KV	50 63 80
Durée de vie mécanique	Fois	10000
Temps de courant nominal de court-circuit ouvert	Fois	50
Séquence de fonctionnement nominale		Fractionné-0.3-Fermé-180s-Fermé
Distance d'ouverture des contacts	mm	11±1
Espacement des lignes de contact	mm	4±0.5
Entraxe entre phases	mm	210
Vitesse d'ouverture	m/s	1.2±0.2
Vitesse de fermeture	m/s	0.6±0.2
Horaire d'ouverture	MS	Inférieur ou égal à 60
Heure de fermeture	MS	Inférieur ou égal à 75
Synchronisation d'ouverture triphasée	MS	Inférieur ou égal à 2
Rebond de clôture	MS	Inférieur ou égal à 2
Résistance de boucle	μΩ	Inférieur ou égal à 45
Épaisseur d'usure cumulée admissible des contacts	mm	3

Largement utilisé dans les immeubles de grande hauteur, les centres commerciaux, les métros, les aéroports, les gares, les entreprises industrielles et minières, les plates-formes de forage, les plates-formes d'extraction pétrolière, les zones résidentielles, les rues commerciales ainsi que l'énergie et l'éclairage ruraux.

















Q5 : OEM/ODM est-il disponible ?

R : Oui, c'est vrai ! Nos produits peuvent être personnalisés. Nous avons des équipes de conception et d'ingénierie, nous pouvons personnaliser les produits en fonction du dessin ou des exigences des clients.

Q6 : Vous êtes un fabricant ou une société commerciale ?
R : Nous sommes une usine. En tant que fabricant 100 % professionnel avec 20 ans d'expérience en tant que fabricant, nous pouvons fabriquer des produits selon les exigences des clients et nous pouvons également contrôler la qualité des produits à 100 %.

Q7 : Le prix peut-il être négocié ?

R : Oui, le prix est négociable. Il peut être modifié en fonction de votre quantité ou de votre colis

Q8 : Que diriez-vous de l'inspection ?

R: Nous avons l'ensemble du système d'inspection, de la matière première aux produits finis, y compris le test d'élévation de température, le test de type conducteur de test de pulvérisation de sel, le test de durée de vie mécanique.

Q9 : Quelles sont les conditions de paiement ?

R : TT, Paypal,Western Union,Alibaba trade assurance et L/C sont acceptables. 30 % T/T à l’avance, solde de 70 % avant expédition.

Q10 : Quel est le service proposé par l'entreprise ?

R : Nous avons une équipe d’ingénieurs professionnels qui peut concevoir et développer le moule pour répondre aux différentes exigences du client.

Nous avons également l'équipe de vente pour offrir un bon service de la pré-vente à l'après-vente.





Ce produit est généralement personnalisé.
Nous sommes un fabricant et disposons d'un service technique professionnel capable de concevoir et de fournir des solutions en fonction des besoins des clients.
Veuillez cliquer sur le bouton ci-dessous pour nous envoyer les informations, et notre personnel commercial vous contactera pour vous fournir les dessins de conception.



Voici nos exemples de clients pour votre référence

Clientèle russe

7.1	Calendrier de garantie technique : unités principales en anneau
Article	Description	Unité	Exigence	Valeur garantie
1.0	Type/modèle	-	État	L’UMR
2.0	Milieu isolant	-	Vide /SF6	Le SF6
2.1	Milieu d'interruption		Vide /SF6	SF6
2.2	Protection du transformateur (Fusible/disjoncteur)		disjoncteur	disjoncteur
3.0	Norme d'application	-	CEI et BS	CEI
4.1	Tension nominale	Kv	11	11
4.2	Tension nominale maximale	Kv	12	12
4.3	Fréquence nominale	Hz	50	50
4.4	Fréquence d'alimentation et tension	Kv	28	28
4.5	Tension de tenue aux chocs	KVp (en anglais seulement)	95	95
5.0	Courant nominal des jeux de barres	A	630	630
5.1	Câble de courant nominal (interrupteur)	A	630	630
5.2	Courant nominal (T-OFF)	A	125	125
5.3	Courant nominal pour disjoncteur	A	125	125
6.0	Capacité de coupure
6.1	Boucle fermée (interrupteur à câble)	A	630	630
6.4	Courant de coupure de court-circuit	Ka	20	20
6.5	Capacité de fabrication nominale	Ka	50	50
6.6	Courant de courte durée nominal 3 sec	kA	20	20
7.0	Dimensions			CCT	Le CCTC
	Hauteur	mm		1950	1950
	Largeur	mm		1170	1545
	Profondeur	mm		750	750
8	Les RMU sont-ils fabriqués sous licence, si c'est le cas, indiquez le nom de l'entreprise			TECHNOLOGIE D'ÉNERGIE CIE., LTD DE HENAN FENGYUAN.



SI BESOIN DE PLUS DE DÉTAILS, N'HÉSITEZ PAS À NOUS CONTACTER
