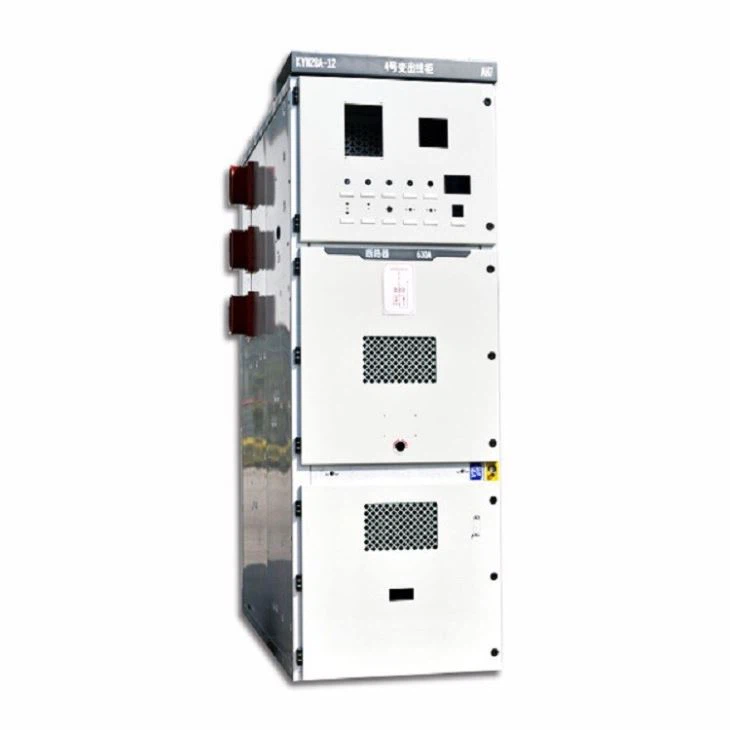

Tableau de distribution sous boîtier métallique 24kV

Les appareillages de commutation modulaires à revêtement métallique sont préférés dans les installations qui nécessitent des niveaux élevés de sécurité et de continuité énergétique par rapport aux autres classes de cellules. Les appareillages HT sont appliqués dans des secteurs tels que le bâtiment, la transmission - distribution d'énergie, les usines, les hôpitaux, les centrales électriques, l'industrie sidérurgique, les pipelines, les usines électrochimiques, les systèmes ferroviaires, les mines, les entreprises automobiles et portuaires.

Tension 1.Rtaed: 24kv

2. courant évalué: 1250A / 630A

3. courant de montée en température: 1.1Ir

4. fréquence de puissance nominale 1 min de tension de tenue (phase à la terre): 95 kV

5. valeur maximale de la tension nominale de tenue aux chocs de foudre (1,2 ÷ 50 s) (phase à la terre): 125 kV

6. courant de coupure de court-circuit évalué: 26kV

7. courant de fabrication de court-circuit évalué: 80kA

8. courant de tenue à court terme évalué et durée: 31,5 / 4 25/4 kA / s

9. courant de tenue de crête évalué: 80kA

10. tension de tenue à fréquence industrielle de courte durée du circuit auxiliaire et de contrôle: 2kV

L'appareillage de 1,24 kV a une structure simple, une maintenance pratique et une configuration et un fonctionnement globaux;

2. L'action de verrouillage de soutien est stable et fiable;

3. large utilisation;

4. performances fiables;

Soutien technique

1. L'armoire peut choisir le type de disjoncteur: VS1, VD4, VEP, HVF, VBC, etc.

2. Les portes de l'armoire peuvent être conçues ou ajoutées selon les exigences des clients, telles que les portes concaves et convexes, les serrures Siemens, les serrures de levage, les dispositifs de déconnexion d'urgence des disjoncteurs et les dispositifs de verrouillage du disjoncteur avec la porte du milieu.

3. Pour haute altitude, courant important (supérieur ou égal à 3150A) et autres solutions spéciales, veuillez contacter le service technique pour consultation.
