Appareillage électrique intérieur-à revêtement métallique 24 KV CA

Appareillage électrique intérieur-à revêtement métallique 24 KV CA

L'appareillage de commutation électrique intérieur CA à revêtement métallique-est un équipement de distribution d'énergie complet utilisé pour les systèmes de 3,6 à 24 kV, triphasés AC50/60 Hz, à bus unique et à section de bus unique. Principalement utilisé pour le transport d'énergie des petits et moyens générateurs dans les centrales électriques ; la réception et la transmission de l'énergie de la distribution d'énergie et des sous-stations dans les systèmes électriques des usines, des mines et des entreprises, et le démarrage de grands moteurs à haute tension-pour contrôler, protéger et surveiller les systèmes. L'appareillage répond aux exigences de la norme IEC298, GB3906-91. En plus de l'utilisation de disjoncteurs à vide VS1 domestiques, il peut également être utilisé avec le VD4 d'ABB, le Siemens 3AH5 de Siemens ZN65A, le VB2 de GE, etc., pour véritablement réaliser les bonnes performances du dispositif de distribution d'énergie.

Afin de répondre aux exigences d'installation murale-et de maintenance-avant, l'armoire électrique est équipée d'un transformateur de courant spécial afin que l'opérateur puisse effectuer la maintenance et l'inspection devant l'armoire.

Environnement de services

1. Température de l'air : -25 degrés ~ +40 degrés

2. Humidité : humidité moyenne mensuelle 95 % ; humidité moyenne quotidienne 90%.

3. Altitude : Inférieure ou égale à 2500m

4. L'air ambiant n'est évidemment pas pollué par des gaz, vapeurs, etc. corrosifs et combustibles.

5. Pas de secousses violentes fréquentes

Entièrement testé

L'appareillage a passé avec succès tous les tests requis par les normes internationales (CEI). Chaque appareillage de commutation doit subir des tests de routine en usine avant de quitter l'usine. Ces tests ont pour objectif d'effectuer des contrôles fonctionnels de l'appareillage en fonction des caractéristiques spécifiques de chaque installation.

Caractéristiques

1 : Étape de protection STRICTE pour assurer la sécurité des personnes

2 : La salle de câbles peut être installée jusqu'à 9 câbles unipolaires-

3 : Des positions de fonctionnement et de test seront établies pour la charrette à bras, et les deux positions sont équipées d'un dispositif de positionnement et d'un dispositif d'affichage sûrs et fiables

4 : L'enceinte est entièrement assemblée à partir de tôles d'acier aluminisées et galvanisées, usinées et pliées à la machine-outil, puis boulonnées.

5 : Il a une résistance mécanique élevée et sa propreté et sa beauté sont assurées.

6 : La porte du tableau est pulvérisée avec du plastique et possède également une forte capacité de résistance aux chocs et de protection contre la corrosion.

7 : L'interrupteur principal peut être fourni avec un disjoncteur à vide VD4 et une série C3 d'interrupteur de charge de type fixe d'ABB, divers disjoncteurs à vide domestiques (tels que VS1, VH1, VK, ZN28) peuvent également être fournis à la place des mêmes produits étrangers.

8 : La porte d'entrée est installée avec une fenêtre d'observation pour vérifier l'état de fonctionnement des composants à l'intérieur de la pièce

Cinq mesures de prévention pour les appareillages-haute tension

1. Une fois le disjoncteur à vide à l'intérieur de l'appareillage haute tension -fermé en position de test, le disjoncteur de la voiture ne peut pas entrer en position de travail. (Empêcher la fermeture de la charge)

2. Lorsque l'interrupteur de mise à la terre à l'intérieur de l'appareillage haute tension-est en position fermée, le disjoncteur de la voiture ne peut pas être fermé. (Empêcher la fermeture avec fil de terre)

3. Lorsque le disjoncteur à vide à l'intérieur de l'appareillage haute tension-est fermé, la porte arrière du panneau et de l'armoire est verrouillée avec un dispositif mécanique sur le couteau de mise à la terre. (Pour éviter toute entrée accidentelle dans les compartiments sous tension)

4. Le disjoncteur à vide à l'intérieur de l'appareillage haute tension-est fermé pendant le fonctionnement et l'interrupteur de mise à la terre ne peut pas être mis en service. (Empêcher la suspension sous tension des fils de terre)

5. Le disjoncteur à vide à l'intérieur de l'appareillage haute tension-ne peut pas quitter la position de travail du disjoncteur de chariot lorsqu'il fonctionne et se ferme. (Pour éviter que la lame ne soit tirée sous charge)

Données techniques

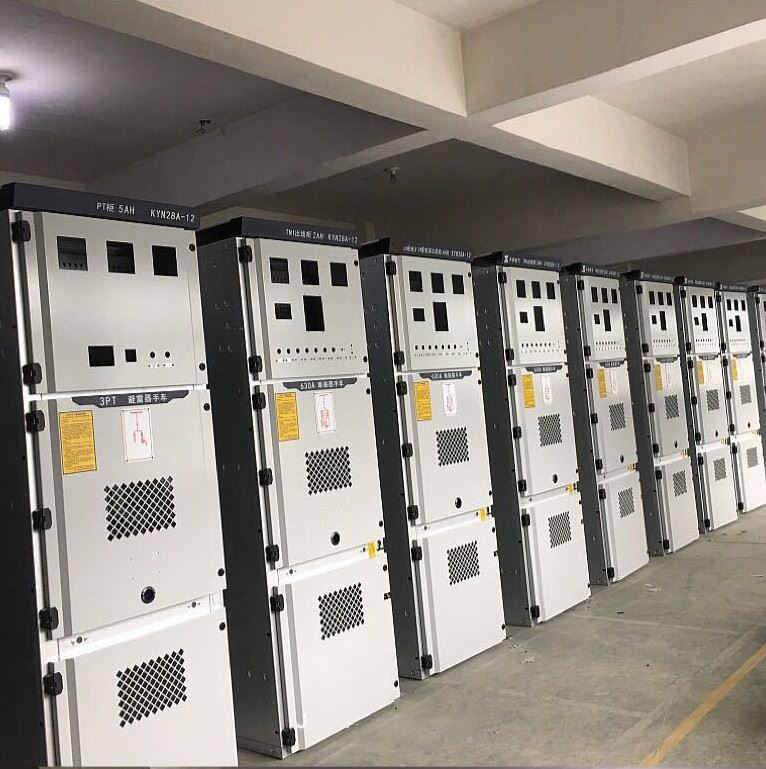

PHOTO DU PRODUIT

Envoyez-nous votre SLD (Single Line Drawing) ou vos exigences, nous concevons un plan d'appareillage pour vous !

Profil de l'entreprise:

Henan Fengyuan Power Technology Co., Ltd. a été créée en 2010.

S'appuyant sur une équipe de recherche et développement technique-de haute qualité et sur une structure de produits continuellement mise à jour, les produits de l'entreprise ont atteint plus de 100 spécifications. Couverture du produit : transformateurs de puissance, disjoncteurs à vide haute tension intérieurs (extérieurs), armoires de commande haute et basse tension, sous-stations de type boîte -, armoires de réseau en anneau et autres produits électriques. L'entreprise dispose d'équipements de production de première classe, d'une technologie de fabrication avancée, d'un système strict de gestion de la qualité de production, d'équipements de test sophistiqués et d'un système de service après-vente parfait. Une solide équipe d’application produit et de support technique peut fournir aux clients l’application produit et le support technique les plus complets et les plus sûrs.

EXPOSITION

EMBALLAGE ET LIVRAISON

FAQ :

1. Êtes-vous un fabricant ?

Oui, nous sommes un fabricant OEM. Nous disposons d'usines produisant des équipements électriques (transformateurs de puissance, armoires électriques haute et basse tension et sous-stations de type boîtier-).

2. Qu'en est-il du service avant-et après-vente ?

Avant de commander, nous discuterons des détails complets du produit, des détails du prix, des détails de livraison et des détails d'installation, etc. Après la commande, nous fournirons une assistance technique. Si vous en avez besoin, nous acceptons de fournir des services à l'étranger.

3. Quelle est votre quantité minimum de commande ?

Un ensemble de nos équipements électriques.

4. Qu'en est-il du délai de livraison ?

Notre temps de production prend environ 15 à 30 jours. Selon l'heure exacte de la commande.

Ce produit est généralement personnalisé.

Nous sommes un fabricant et disposons d'un service technique professionnel capable de concevoir et de fournir des solutions en fonction des besoins des clients.

Veuillez contacter notre personnel commercial pour obtenir des dessins de conception

Voici nos exemples de clients pour votre référence

Client Ouzbékistan

Fiche de données

1.1 710-512-01-Sous-station principale MVS1

Appareillage d'arrivée A01 B01 2

Aucun composant Spécification Unité Qté Fabricant

1 VCB

HVX12-50-31-F 275mm

Altitude Inférieure ou égale à 2000m

Tension d'ouverture DC220V

Tension de fermeture DC220V

Tension de stockage d'énergie DC220V

Série 1 Chine

2 VT JDZ-10 10KV/√3/0,1KV/√3 Ensemble 3 Chine

3 CT

LZZBJ9-12 3000/1A 5P20 10VA

5P20 5VA 5Fs5 5VA

Série 3 Chine

4 Fusible haute tension XRNP1-12 0.5A Pc 3 Chine

5 Parafoudre HY5WZ-17/50 Set 3 Chine

6 Panneau de commande intelligent WY-9008A Pc 1 Chine

7 Indicateur de court-circuit et de défaut à la terre EKL-4-1 Pc 1 Chine

8 Instrument électrique multifonctionnel PD666-3S3 380V 5A Pc 1 Chine

9 Éliminateur d'harmoniques primaires LXQ-12KV Pc 1 Fengyuan

10 Écran chargé DXN-12Q Pc 1 Chine

11 Contrôleur de température et d'humidité WY-CS-III Pc 1 Chine

12 Pièce de connexion JY-2 Pc 3 Chine

13 Boîte de jonction PJ1 Pc 1 Chine

14 Support de mesure Type universel Pc 1 Chine

15 Lampe de signalisation ND16-22D/4 AC380V rouge Pc 1 CHNT

16 Lampe de signalisation ND16-22D/4 AC380V vert Pc 1 CHNT

17 Lampe de signalisation ND16-22D/4 AC380V blanc Pc 1 CHNT

Disjoncteur miniature 18 AC NB1-63/2P C6A 6kA(R) Pc 2 Fengyuan

Disjoncteur miniature 19 AC NB1-63/3P C3A 6kA(R) Pc 1 Fengyuan

Disjoncteur miniature 20 CC NB1Z-63 2P C6 Pc 1 Fengyuan

Disjoncteur miniature 21 CA NB1-63/3P B2A 6kA(R) Pc 1 Chine

22 Terminal de test universel RURTK/S Pc 30 Chine

23 Bornier universel RUK 5B Pc 18 Chine

24 Dessus d'armoire petit bus Ø 6 barre de cuivre m 11 Fengyuan

SI BESOIN DE PLUS DE DÉTAILS, N'HÉSITEZ PAS À NOUS CONTACTER
