Appareillage industriel haute tension

Appareillage industriel haute tension

Armoire de commande fermée amovible à revêtement métallique -de la série KYN (appelée armoire de commande en abrégé). Il est applicable pour la réception de puissance

et distribution dans le système de barre omnibus unique triphasé AC 50 Hz 3,6-12 Kv et le système de sectionnement de barre omnibus unique. Il a pour fonctions de contrôler, de protéger et de surveiller le circuit.

La structure de l'armoire de l'appareillage industriel haute tension est constituée de plaques d'aluminium -zinc par des machines-outils CNC. Toutes les opérations sont effectuées porte fermée ; un niveau de protection élevé peut empêcher l’intrusion de débris et d’insectes ; fonction de verrouillage simple et efficace à cinq -épreuves pour éviter les erreurs de fonctionnement. Il peut être équipé de disjoncteurs à vide VS1 et VD4. Il présente les caractéristiques d'un remplacement simple du disjoncteur, d'une bonne interchangeabilité des chariots, d'une installation murale et d'un entretien avant de l'armoire, et dispose également d'un faible espace au sol, de suffisamment d'espace pour la salle des câbles et de plusieurs connexions de câbles. Des radiateurs peuvent être installés dans les disjoncteurs et les compartiments de câbles pour éviter la condensation et la corrosion.

L'équipement de commutation est un bus unique triphasé CA 50 Hz de 3,6 -12 KV et un segment de réseau à ligne unique-de l'ensemble complet de dispositifs de distribution d'énergie produits par notre société. Principalement utilisé pour contrôler les centrales électriques, les générateurs de petite et moyenne taille-, la distribution d'énergie, les entreprises industrielles et minières, les centrales d'alimentation électrique des sous-stations secondaires électriques, la transmission et la transformation d'énergie, ainsi que les systèmes de protection et de détection pour les moteurs haute tension à grande échelle -.

Unités fonctionnelles de l'appareillage-haute tension :

1. Salle principale du jeu de barres (généralement disposée en deux structures : "pin" ou "1")

2. Salle des disjoncteurs

3. Salle des câbles

4. Salle des relais et des instruments

5. Petite salle de jeux de barres au sommet de l'armoire

6. Compartiment à bornes secondaire

3, fonctions de l'appareillage

L'appareillage de commutation a des fonctions telles que les lignes aériennes entrantes et sortantes, les lignes entrantes et sortantes de câbles et la connexion des jeux de barres.

4, composition de l'appareillage

L'appareillage de commutation doit répondre aux exigences pertinentes de la norme GB3906-1991 « Appareillage de commutation sous enveloppe métallique CA 3-35 kV », composée de deux parties : le corps de l'armoire et le disjoncteur. Le corps de l'armoire est composé d'une coque, de composants électriques (y compris des pièces d'isolation), de divers mécanismes, de bornes secondaires et de câblage.

Cinq mesures de prévention pour les appareillages-haute tension

1. Une fois le disjoncteur à vide à l'intérieur de l'appareillage haute tension -fermé en position de test, le disjoncteur de la voiture ne peut pas entrer en position de travail. (Empêcher la fermeture de la charge)

2. Lorsque l'interrupteur de mise à la terre à l'intérieur de l'appareillage haute tension-est en position fermée, le disjoncteur de la voiture ne peut pas être fermé. (Empêcher la fermeture avec fil de terre)

3. Lorsque le disjoncteur à vide à l'intérieur de l'appareillage haute tension-est fermé, la porte arrière du panneau et de l'armoire est verrouillée avec un dispositif mécanique sur le couteau de mise à la terre. (Pour éviter toute entrée accidentelle dans les compartiments sous tension)

4. Le disjoncteur à vide à l'intérieur de l'appareillage haute tension-est fermé pendant le fonctionnement et l'interrupteur de mise à la terre ne peut pas être mis en service. (Empêcher la suspension sous tension des fils de terre)

5. Le disjoncteur à vide à l'intérieur de l'appareillage haute tension-ne peut pas quitter la position de travail du disjoncteur de chariot lorsqu'il fonctionne et se ferme. (Pour éviter les freins des couteaux chargés)

Conditions de service

◎ Température de l'air ambiant : -15 degrés ~ +40 degré ;

◎ Humidité relative : moyenne quotidienne de 95 % et moyenne quotidienne de la pression de vapeur d'eau < 2,2 kPa ;

◎ Moyenne mensuelle «90%, et moyenne mensuelle de pression de vapeur d'eau < 1,8kPa ;

© Altitude : ^1000m ;

◎ Intensité sismique : pas au-delà de Ms8.

◎ L'air ambiant doit être exempt de pollution par des gaz ou des vapeurs corrosifs ou inflammables ;

◎ Aucune vibration évidente ;

Caractéristiques

1 : Étape de protection STRICTE pour assurer la sécurité des personnes

2 : La salle de câbles peut être installée jusqu'à 9 câbles unipolaires-

3 : Des positions de fonctionnement et de test seront établies pour la charrette à bras, et les deux positions sont équipées d'un dispositif de positionnement et d'un dispositif d'affichage sûrs et fiables

4 : L'enceinte est entièrement assemblée à partir de tôles d'acier aluminisées et galvanisées, usinées et pliées à la machine-outil, puis boulonnées.

5 : Il a une résistance mécanique élevée et sa propreté et sa beauté sont assurées.

6 : La porte du tableau est pulvérisée avec du plastique et possède également une forte capacité de résistance aux chocs et de protection contre la corrosion.

7 : L'interrupteur principal peut être fourni avec un disjoncteur à vide VD4 et une série C3 d'interrupteur de charge de type fixe d'ABB, divers disjoncteurs à vide domestiques (tels que VS1, VH1, VK, ZN28) peuvent également être fournis à la place des mêmes produits étrangers.

8 : La porte d'entrée est installée avec une fenêtre d'observation pour vérifier l'état de fonctionnement des composants à l'intérieur de la pièce

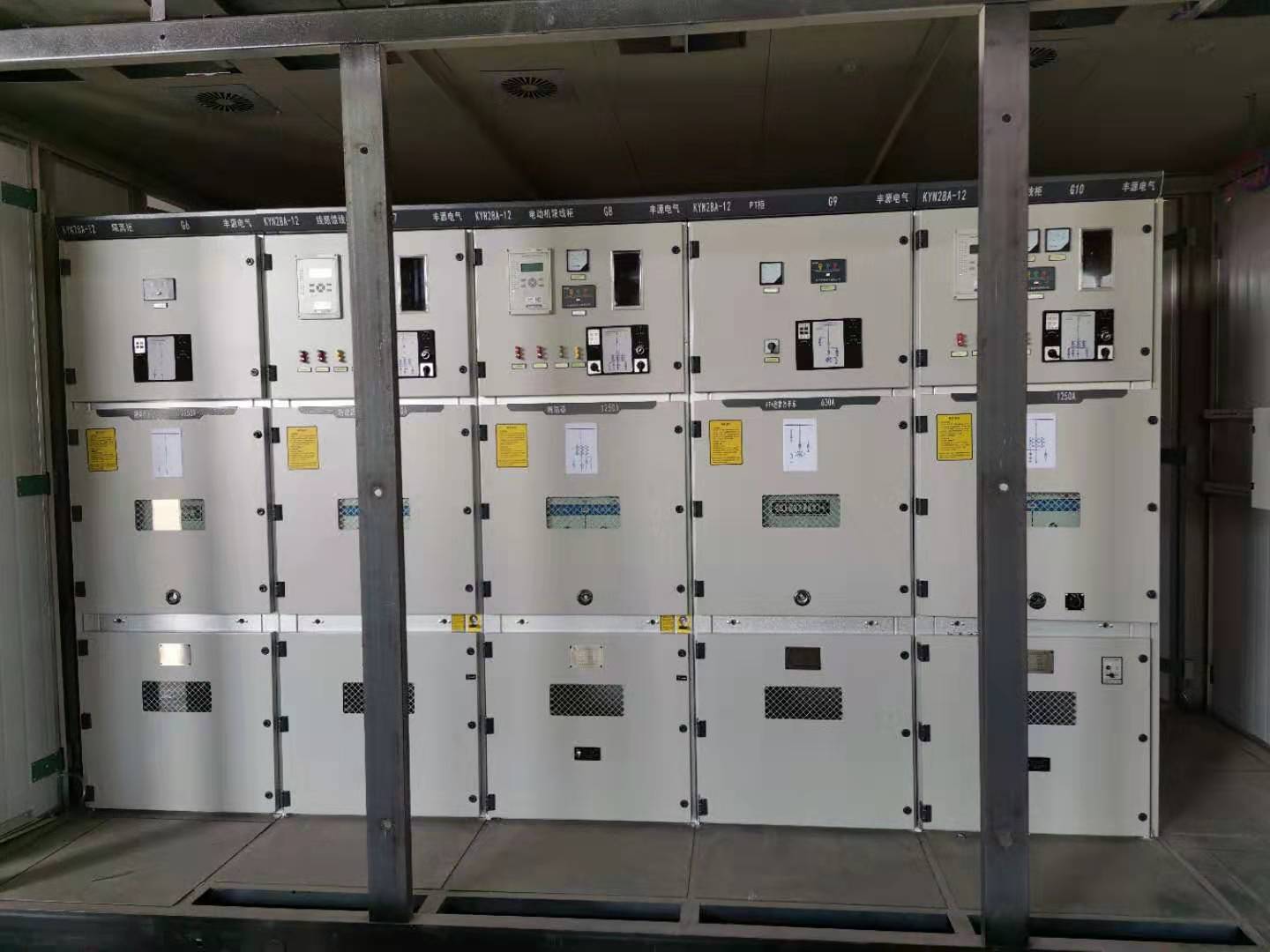

PHOTO DU PRODUIT

ATELIER D'USINE

Emballage et livraison

Profil de l'entreprise

Fengyuan Power est un fabricant d'équipements de distribution d'énergie haute, moyenne et basse tension. Les produits couvrent les armoires de commande haute et basse tension, les transformateurs de type sec-, les disjoncteurs à vide intérieurs et extérieurs, les transformateurs, les armoires de commande isolées dans l'air, les armoires de réseau en boucle remplies de gaz-, les sous-stations préfabriquées et de nombreux autres produits, offrant aux utilisateurs des solutions système et des solutions de service. La tension nominale du produit est de 0,4 kV à 40,5 kV et le courant nominal est de 630 A à 4 000 A. Les indicateurs techniques de divers produits ont atteint les normes nationales et les normes industrielles.

Certifications :

Ce produit est généralement personnalisé.

Nous sommes un fabricant et disposons d'un service technique professionnel capable de concevoir et de fournir des solutions en fonction des besoins des clients.

Veuillez contacter notre personnel commercial pour obtenir des dessins de conception

Voici nos exemples de clients pour votre référence

Client Ouzbékistan

Fiche de données

1.1 710-512-01-Sous-station principale MVS1

Appareillage d'arrivée A01 B01 2

Aucun composant Spécification Unité Qté Fabricant

1 VCB

HVX12-50-31-F 275mm

Altitude Inférieure ou égale à 2000m

Tension d'ouverture DC220V

Tension de fermeture DC220V

Tension de stockage d'énergie DC220V

Série 1 Chine

2 VT JDZ-10 10KV/√3/0,1KV/√3 Ensemble 3 Chine

3 CT

LZZBJ9-12 3000/1A 5P20 10VA

5P20 5VA 5Fs5 5VA

Série 3 Chine

4 Fusible haute tension XRNP1-12 0.5A Pc 3 Chine

5 Parafoudre HY5WZ-17/50 Set 3 Chine

6 Panneau de commande intelligent WY-9008A Pc 1 Chine

7 Indicateur de court-circuit et de défaut à la terre EKL-4-1 Pc 1 Chine

8 Instrument électrique multifonctionnel PD666-3S3 380V 5A Pc 1 Chine

9 Éliminateur d'harmoniques primaires LXQ-12KV Pc 1 Fengyuan

10 Écran chargé DXN-12Q Pc 1 Chine

11 Contrôleur de température et d'humidité WY-CS-III Pc 1 Chine

12 Pièce de connexion JY-2 Pc 3 Chine

13 Boîte de jonction PJ1 Pc 1 Chine

14 Support de mesure Type universel Pc 1 Chine

15 Lampe de signalisation ND16-22D/4 AC380V rouge Pc 1 CHNT

16 Lampe de signalisation ND16-22D/4 AC380V vert Pc 1 CHNT

17 Lampe de signalisation ND16-22D/4 AC380V blanc Pc 1 CHNT

Disjoncteur miniature 18 AC NB1-63/2P C6A 6kA(R) Pc 2 Fengyuan

Disjoncteur miniature 19 AC NB1-63/3P C3A 6kA(R) Pc 1 Fengyuan

Disjoncteur miniature 20 CC NB1Z-63 2P C6 Pc 1 Fengyuan

Disjoncteur miniature 21 CA NB1-63/3P B2A 6kA(R) Pc 1 Chine

22 Terminal de test universel RURTK/S Pc 30 Chine

23 Bornier universel RUK 5B Pc 18 Chine

24 Dessus d'armoire petit bus Ø 6 barre de cuivre m 11 Fengyuan

SI BESOIN DE PLUS DE DÉTAILS, N'HÉSITEZ PAS À NOUS CONTACTER
