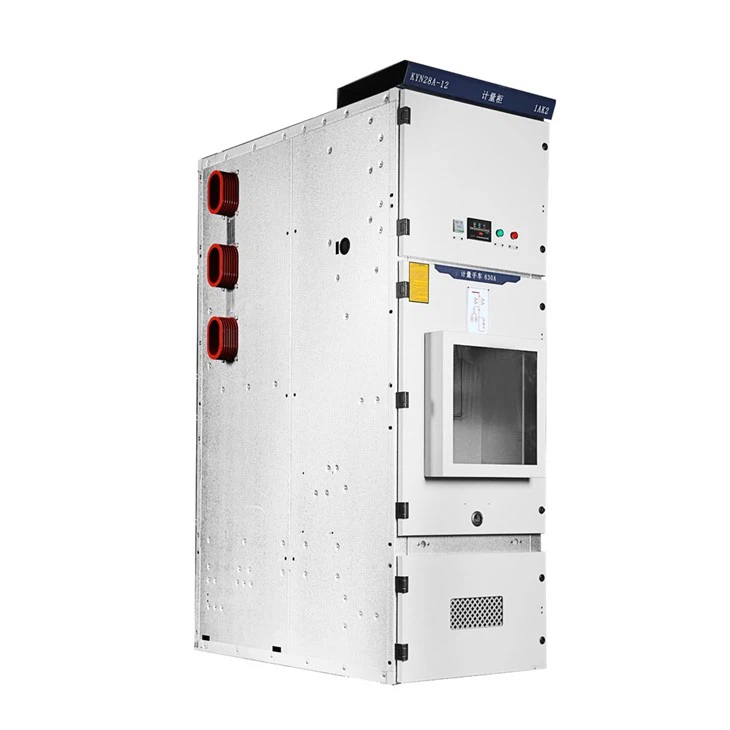

KYN28-12 Armoire de distribution d'énergie Appareillage électrique à revêtement métallique

L'appareillage de commutation sous enveloppe métallique CA mobile blindé de type KYN28A-12 (ci-après dénommé « appareillage de commutation ») convient aux systèmes d'alimentation triphasés CA 50 Hz, utilisés pour recevoir et distribuer de l'énergie électrique, ainsi que pour contrôler, protéger et surveiller les circuits.



Conditions de service

◎ Température de l'air ambiant : -15 degrés ~+40 degrés ;

◎ Humidité relative : moyenne quotidienne de 95 % et moyenne quotidienne de la pression de vapeur d'eau < 2,2 kPa ;

◎ Moyenne mensuelle «90%, et moyenne mensuelle de pression de vapeur d'eau < 1,8kPa ;

© Altitude : ^1000m ;

◎ Intensité sismique : pas au-delà de Ms8.

◎ L'air ambiant doit être exempt de pollution par des gaz ou des vapeurs corrosifs ou inflammables ;

◎ Aucune vibration évidente ;

Principaux paramètres techniques
Tension nominale	.....................................	Kv	3.6,7.2,12
Fréquence nominale	.....................................	Hz	50
Courant nominal du disjoncteur	.....................................	A	630/4000
Courant nominal de l'appareillage	.....................................	A	630/4000
Courant de tenue de courte durée nominal (4S)	.....................................	Ka	20,25,31.5,40
Courant de tenue de crête assigné (crête)	.....................................	Ka	50,63,80,100
Courant assigné de coupure en court-circuit	.....................................	Ka	20,25,31.5,40
Niveau d'isolation nominal Tension de tenue à fréquence industrielle 1 min	Pôle à pôle, pôle à terre	Kv	24,32,42
	Entre contacts ouverts	Kv	24,32,48
Tension de tenue aux chocs de foudre (crête)	Pôle à pôle, pôle à terre	Kv	40,60,75
	Entre contacts ouverts	Kv	46,70,85
La coque est IP4X, et elle est IP2X lorsque la porte du compartiment et la porte de la chambre du disjoncteur sont ouvertes

Caractéristiques

1 : Étape de protection STRICTE pour assurer la sécurité des personnes

2 : La salle des câbles peut être installée jusqu'à 9 câbles unipolaires

3 : Des positions de fonctionnement et de test seront établies pour la charrette à bras, et les deux positions sont équipées d'un dispositif de positionnement et d'un dispositif d'affichage sûrs et fiables

4 : L'enceinte est entièrement assemblée à partir de tôles d'acier aluminisées et galvanisées, usinées et pliées à la machine-outil, puis boulonnées.

5 : Il a une résistance mécanique élevée et sa propreté et sa beauté sont assurées.

6 : La porte du tableau est pulvérisée avec du plastique et possède également une forte capacité de résistance aux chocs et de protection contre la corrosion.

7 : L'interrupteur principal peut être fourni avec un disjoncteur à vide VD4 et une série C3 d'interrupteur de charge de type fixe d'ABB, divers disjoncteurs à vide domestiques (tels que VS1, VH1, VK, ZN28) peuvent également être fournis à la place du même interrupteur étranger. des produits.

8 : La porte d'entrée est installée avec une fenêtre d'observation pour vérifier l'état de fonctionnement des composants à l'intérieur de la pièce

























Q5 : OEM/ODM est-il disponible ?

R : Oui, c'est vrai ! Nos produits peuvent être personnalisés. Nous avons des équipes de conception et d'ingénierie, nous pouvons personnaliser les produits en fonction du dessin ou des exigences des clients.



Q6 : Vous êtes un fabricant ou une société commerciale ?
R : Nous sommes une usine. En tant que fabricant 100 % professionnel avec 20 ans d'expérience en tant que fabricant, nous pouvons fabriquer des produits selon les exigences des clients et nous pouvons également contrôler la qualité des produits à 100 %.



Q7 : Le prix peut-il être négocié ?

R : Oui, le prix est négociable. Il peut être modifié en fonction de votre quantité ou de votre colis



Q8 : Que diriez-vous de l'inspection ?

R: Nous avons l'ensemble du système d'inspection, de la matière première aux produits finis, y compris le test d'élévation de température, le test de type conducteur de test de pulvérisation de sel, le test de durée de vie mécanique.



Q9 : Quelles sont les conditions de paiement ?

R : TT, Paypal,Western Union,Alibaba trade assurance et L/C sont acceptables. 30 % T/T à l’avance, solde de 70 % avant expédition.



Q10 : Quel est le service proposé par l'entreprise ?

R : Nous avons une équipe d’ingénieurs professionnels qui peut concevoir et développer le moule pour répondre aux différentes exigences du client.

Nous avons également l'équipe de vente pour offrir un bon service de la pré-vente à l'après-vente.











Ce produit est généralement personnalisé.
Nous sommes un fabricant et disposons d'un service technique professionnel capable de concevoir et de fournir des solutions en fonction des besoins des clients.
Veuillez cliquer sur le bouton ci-dessous pour nous envoyer les informations, et notre personnel commercial vous contactera pour vous fournir les dessins de conception.



Voici nos exemples de clients pour votre référence

CLIENTS AMÉRICAINS

	Appareillage de commutation débrochable GCS BT
S.N.	Caractéristiques	Oui/Non/Le cas échéant
	Tableau électrique (armoire de commutation débrochable basse tension)
	Fabricant
	Marque
	Type/Modèle	CGC
	Pays d'origine
1	Description de la fonction
1.1	Il s’agit d’un groupe d’armoires débrochables d’appareillage basse tension qui peuvent être utilisées facilement et en toute sécurité.
2	Exigences opérationnelles
2.1	L'alimentation électrique peut être déconnectée manuellement et automatiquement en cas de surcharge et de court-circuit.
3	Configuration du système
3.1	Armoire débrochable pour appareillage basse tension avec tous les composants essentiels et jeu de barres en cuivre
4	Spécifications techniques	Notes
4.1	Tension nominale du circuit principal	400V
4.2	Fréquence nominale	50Hz
4.3	Tension d'isolation nominale	690V (1000V)
4.4	Courant de fonctionnement maximum du jeu de barres principal (cuivre)	1000A
4.5	Courant de tenue nominal du jeu de barres principal	100KA/1s
4.6	Niveau de protection	Indice de protection IP40
4.7	Mode de fonctionnement	Manuel et automatique
4.8	Type de tiroir en métal	8E ou 16E ou équivalent
4.8.1	Tiroir 400A	1 Non.
4.8.2	Tiroir 300A	1 Non.
4.8.3	Tiroir 250A	1 Non.
4.8.4	Tiroir 200A	2 Non.
4.8.5	Tiroir 150A	2 Non.
4.8.6	Tiroir 100A	2 Non.
4.9	Dimension extérieure	Environ. (80 cm X 105 cm X 220 cm)
4.10	Chaque tiroir doit être équipé d'un 3-ampèremètre numérique ou analogique pour mesurer le courant de 3-phase (RYB) individuellement.
4.11	Le jeu de barres doit être en cuivre triphasé à quatre fils avec mise à la terre de protection (R, Y, B, N, PE).
4.12	Le MCCB doit être de haute qualité et sensible
4.13	Le mécanisme de fonctionnement des tiroirs doit être simple et fluide.
4.14	La poignée du tiroir doit être hautement isolée et solide
4.15	La dimension extérieure doit correspondre environ à (80 cm X 105 cm X 220 cm).
4.16	Le design extérieur et la couleur doivent correspondre au design, comme indiqué sur l'image.
5	Plateau de jeu de barres
5.1	Le bac à barres doit être installé en haut du compartiment de l'unité fonctionnelle, et la ligne de raccordement et la ligne d'alimentation commune peuvent être mises dans le bac.
5.2	Le nombre requis de jeux de barres doit être connecté du système existant à l'armoire installée par un système de goulotte à écrou-boulon/jeu de barres selon les exigences.
6	Accessoires, pièces de rechange et consommables
6.1	Une poignée supplémentaire (de rechange) (poignée de changement) pour chaque tiroir doit être fournie	18 pcs



SI BESOIN DE PLUS DE DÉTAILS, N'HÉSITEZ PAS À NOUS CONTACTER
