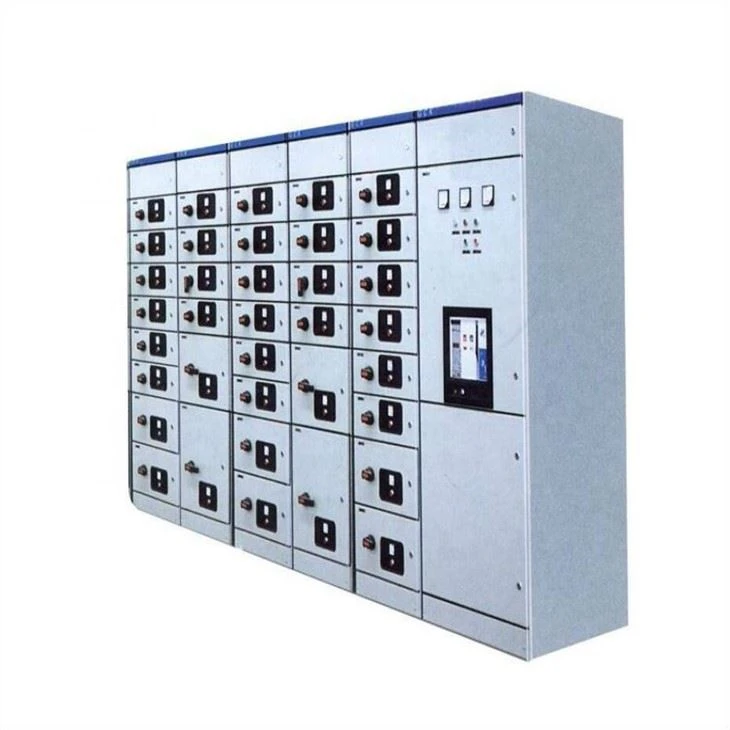

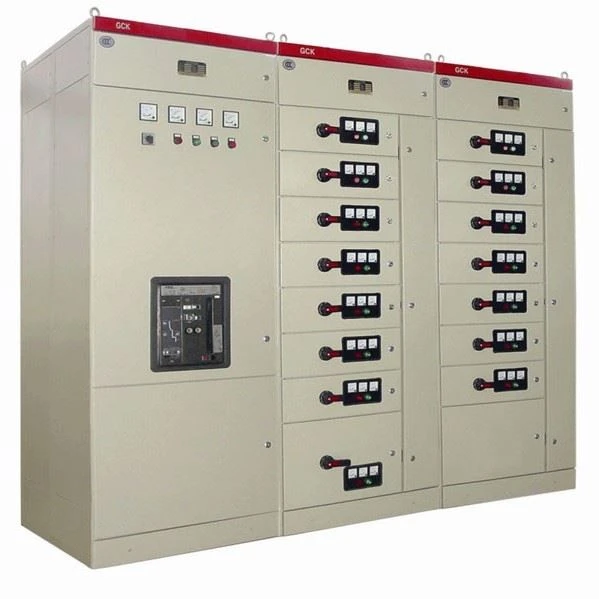

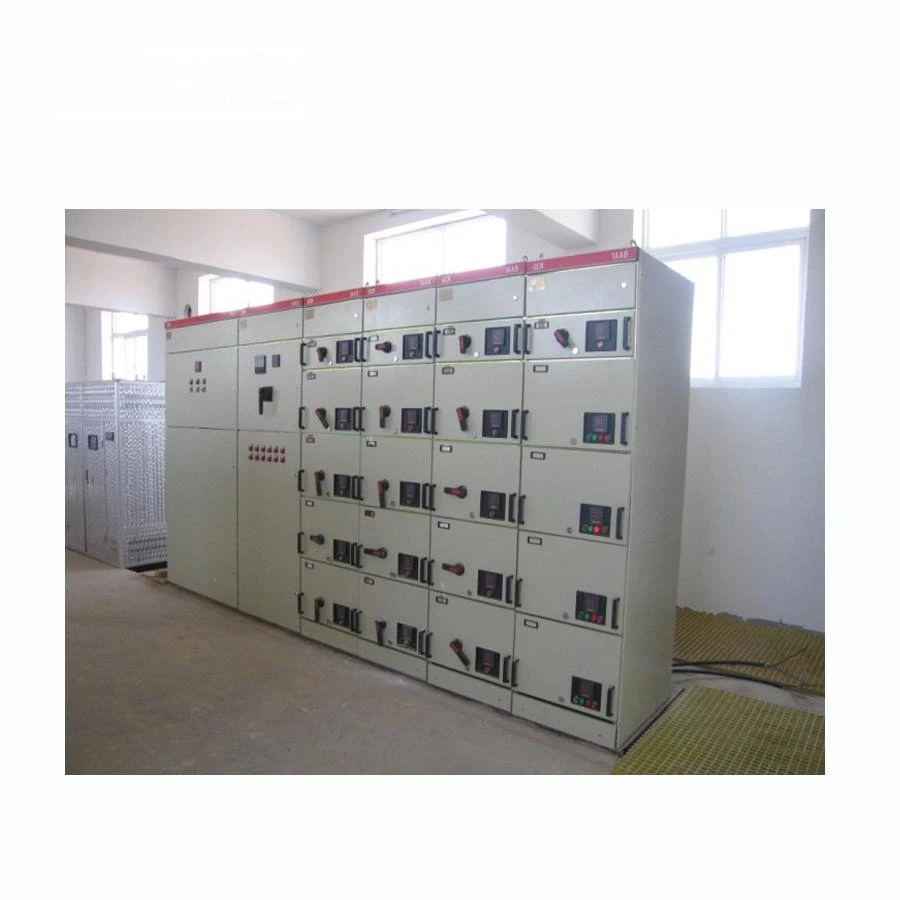

Panneau de commande électrique GCK 300V

Structure de l'armoire
Sa structure de base est un assemblage de profilés de type C fabriqués à partir de plaques pliées avec le module E=25
trou d'installation. L'ensemble de l'armoire et des compartiments intérieurs est un traitement de purification du zingage. La
Les panneaux de porte et les panneaux latéraux sont pulvérisés électrostatiquement. La structure de base de l'armoire est comme sur l'image. 1 et de base.
taille comme image.2 (tableau 1 et 2)

Type d'armoire
1. Appareillage de commutation du centre de distribution d'énergie (PC): peut adopter les disjoncteurs des séries Emax, MT, 3WN, AH, ME.
2. Appareillage de commande de centre de commande de moteur (MCC) : c'est l'assemblage d'un grand et d'un petit tiroir, chaque circuit principal
L'interrupteur est un disjoncteur à boîtier moulé à haute rupture ou un interrupteur de coupure de charge de type rotation avec fusible. Du pouvoir
L'armoire de compensation automatique du facteur est avec compensation manuelle ou automatique et à distance du facteur de puissance
dispositif.

1. Le châssis principal adopte un acier de type ouvert de type 8MF, deux côtés de l'acier sont des trous de montage de module de 20 mm et 100 mm et un diamètre de 9,2 mm, une installation interne flexible et pratique.

2. L'ensemble de châssis principal est conçu en deux types, structure entièrement assemblée et structure de soudage de pièces (châssis latéral et poutre), au choix de l'utilisateur

3. Chaque chambre fonctionnelle de l'appareil est isolée les unes des autres et le compartiment est divisé en une chambre fonctionnelle, une chambre de bus et une chambre de câbles

4. La barre omnibus horizontale principale adopte une disposition horizontale à l'arrière de l'armoire pour améliorer la capacité d'anti-alimentation électrique du bus, ce sont les mesures de base du circuit principal de l'appareil avec une capacité de résistance élevée aux courts-circuits

5.La conception du compartiment des câbles est très pratique pour monter et descendre

6. La série de dimensions générales de l'appareil (voir tableau ci-dessous)
