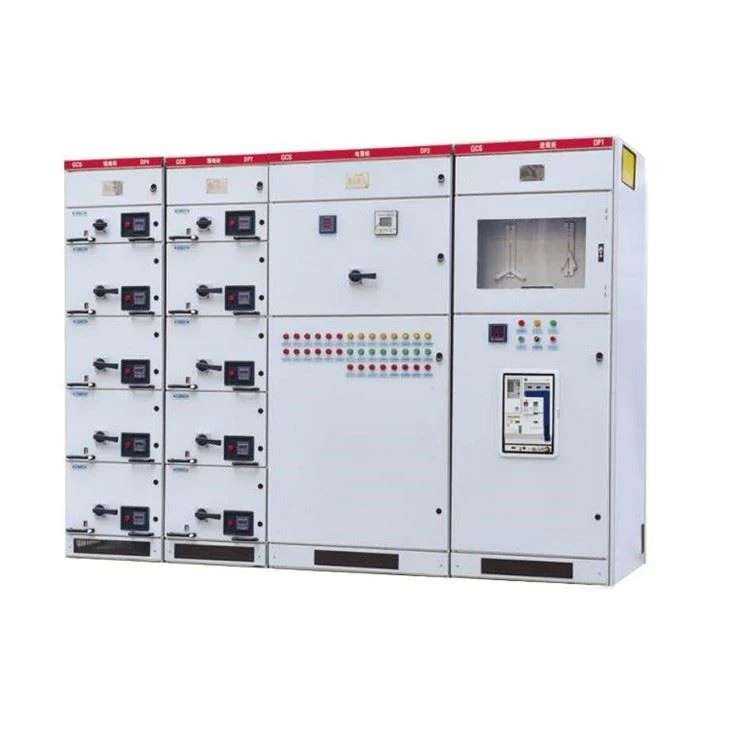

Armoire d'alimentation de commutateur de distribution électrique GCS

Armoire d'alimentation de commutateur de distribution électrique GCS

L'armoire à tiroirs GCS est un produit avancé développé en intégrant les avantages d'autres produits basse tension-. Il convient aux systèmes de distribution d'énergie dans les centrales électriques, la pétrochimie, la métallurgie, les télécommunications, l'industrie légère, le textile, les immeubles de grande hauteur-et autres entreprises civiles, industrielles et minières. Les centrales électriques-à grande échelle, les systèmes pétrochimiques, de télécommunications, etc., ont un degré élevé d'automatisation et nécessitent des interfaces informatiques, comme des dispositifs de distribution d'énergie basse-tension pour le contrôle centralisé des moteurs de distribution et la compensation de puissance réactive dans les systèmes de production d'énergie et d'alimentation électrique. Le produit a une bonne capacité de coupure, une bonne stabilité dynamique et thermique, un schéma électrique flexible, une combinaison pratique, une forte applicabilité en série, une structure nouvelle et un niveau de protection élevé.

Environnement de services

a) Température de l'air : Température maximale : +40 degré ; Température minimale : -15 degrés

b) Humidité : Humidité moyenne mensuelle 95 % ; Humidité moyenne quotidienne 90% .

c) Altitude au-dessus du niveau de la mer : Altitude maximale d'installation : 1000M.

d) Air ambiant apparemment non pollué par des gaz, vapeurs, etc. corrosifs et inflammables.

e) Pas de secousses violentes fréquentes

Les principaux paramètres :

1. Tension nominale du circuit principal : AC 400 V, 690 V.

2. Tension nominale du circuit auxiliaire : DC 110 V, 220 V.

3. Fréquence nominale : 50 Hz.

4. Tension d'isolation nominale : 690 V.

5. Courant nominal : jeu de barres horizontal<4000A

6. Bus vertical : 1000MCC

7. Courant de tenue de courte durée-de la barre omnibus : 50 kA/1 s, 80 kA/1 s

8. Courant de tenue de crête évalué par le jeu de barres : 105 kA/0,1 s, 176 kA/0,1 s

9. Tension d'essai de fréquence d'alimentation : 2500 V/min

10. Circuit auxiliaire : 1760V/min

11. Niveau de protection : IP30, IP40

L'appareillage de commutation à tiroir basse tension est privilégié par de nombreux clients du secteur de l'énergie en raison de ses avantages tels qu'une maintenance pratique, des circuits de sortie de groupes multiples et un faible encombrement. Bien qu’il existe de nombreux fabricants dans le domaine, les niveaux d’expertise technique et de volume de production varient. De nombreuses usines de commutation de petite et moyenne taille-, en raison de leur faible base technique, ne maîtrisent pas les spécifications et les normes liées aux machines et aux équipements de la salle de distribution. Il existe des risques dans la conception et l'installation des armoires à tiroirs et des armoires électriques, associés à une mauvaise gestion de l'exploitation et de la maintenance par le client, ainsi qu'au vieillissement des composants des armoires en raison de l'augmentation de la durée de fonctionnement. Cela entraînera une incidence élevée d'accidents d'appareillage de commutation à haute tension et même d'accidents majeurs tels que des dommages causés par des brûlures.

Causes de panne courantes

La température à l’intérieur de l’armoire est trop élevée. Fonctionnement de charge à long terme, capacité de transport de courant à long terme des conducteurs et manque d'entretien du corps de l'armoire, entraînant d'importantes cendres dans le volume de l'armoire, une mauvaise évacuation globale de la chaleur, aucun équipement de déshumidification ou de réduction de la température de la climatisation dans la salle de distribution et un fonctionnement à haute température de l'interrupteur d'alimentation lui-même et des lignes de transmission, entraînant des caractéristiques globales réduites et une durée de vie réduite. Vieillissement des machines, des équipements et des itinéraires. En raison de l'absence de normes d'inspection en cas de panne de courant et d'exploitation à long terme, les composants clés n'ont pas été immédiatement entretenus, inspectés ou remplacés, accélérant le vieillissement des machines, des équipements et des itinéraires et réduisant leur durée de vie.

Mesures de réponse

Les conducteurs entrants et sortants dans l'armoire à tiroirs doivent utiliser des câbles fiables ou des barres de cuivre de mise à la terre contenant des manchons thermorétractables à couche isolante, et être installés conformément aux normes industrielles nationales pertinentes ; La salle de distribution d'énergie doit permettre l'ouverture du logiciel du système de surveillance des équipements pour une lecture et une visualisation faciles du fonctionnement de l'équipement de la machine. Effectuez une analyse des données sur des enregistrements historiques et comparez des informations de données opérationnelles spécifiques pour détecter immédiatement les anomalies et éviter qu'elles ne se produisent. Dans le même temps, la salle de distribution doit améliorer les méthodes de gestion du système de ventilation, et la puissance de sortie et l'efficacité du système de ventilation doivent répondre aux exigences d'un fonctionnement normal ; L'armoire à pression inférieure de fonctionnement dans la salle de distribution doit subir une inspection de qualité à temps, principalement pour les composants clés tels que les interrupteurs d'alimentation internes, les lignes de transmission en cuivre, les connecteurs, etc., qui doivent être démontés et remplacés si nécessaire.

Les charges requises dans la salle de distribution doivent être gérées de manière standardisée et étiquetées une par une. Pour les charges très critiques et critiques, les équipements de protection doivent être améliorés et des plans d'inspection ciblés doivent être formulés et exécutés de manière montée au sol ; Organiser en temps opportun une formation technique raisonnable pour le personnel institutionnel de gestion de l'exploitation et de la maintenance et les gestionnaires des salles de distribution, comme la recherche et la formation sur les connaissances en matière de gestion de l'exploitation et de la maintenance des salles de distribution, les interventions d'urgence en cas d'anomalies soudaines, la prévention et d'autres sujets. Mener des exercices de plans d'urgence et des évaluations d'opérations pratiques à temps, et améliorer le niveau de compétence du personnel et la capacité de communication pour résoudre les problèmes d'urgence sous de multiples aspects.

résumé

Les armoires à tiroirs basse tension sont des équipements de distribution clés pour le logiciel du système de pression inférieure dans la salle de distribution. Selon les attentes en matière d'accidents, les fabricants d'appareillages à haute tension-y attachent une grande importance et doivent suivre strictement les normes industrielles nationales en matière de conception, de production et d'installation. En tant que clients de l'ingénierie énergétique, ils doivent également effectuer une maintenance, un entretien et un entretien réguliers des machines et équipements pour assurer leur fonctionnement normal ensemble.

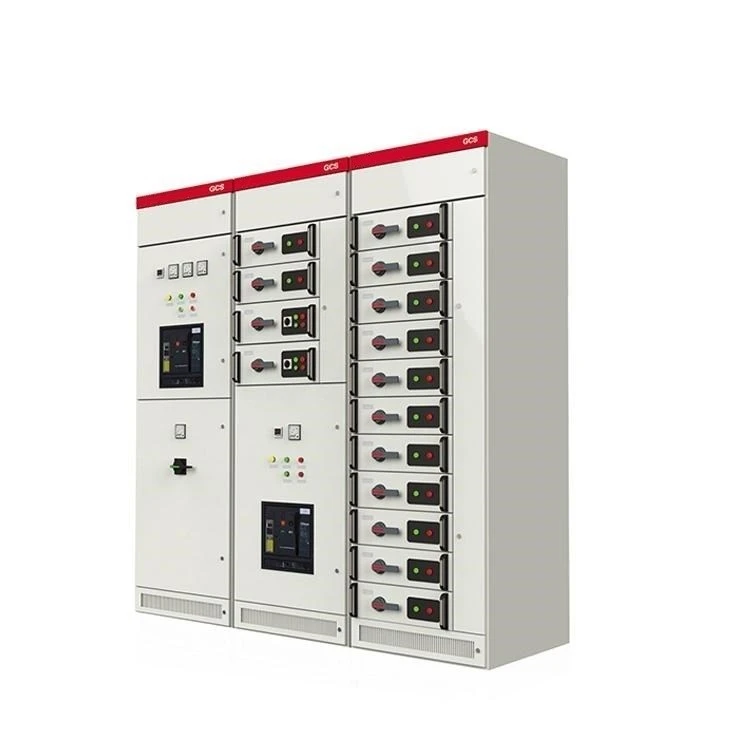

PHOTO DU PRODUIT

Conditions d'utilisation :

1. Pour une utilisation en intérieur, l'altitude du point d'utilisation ne doit pas dépasser 2 000 m.

2. La température de l'air ambiant n'est pas supérieure à +40 degrés ni inférieure à moins 5 degrés. Et la température moyenne dans les 24 heures ne doit pas dépasser +35 degrés. Lorsqu'elle dépasse, la capacité doit être réduite et fonctionner en fonction de la situation réelle.

3. La température relative élevée de l'air ambiant est de +40 degrés et ne dépasse pas 50 %, et une température relative plus élevée est autorisée à une température plus basse ; si +20 degrés est de 90 %, il faut considérer que le changement de température peut occasionnellement provoquer de la condensation.

4. Lorsque l'appareil est installé, l'inclinaison ne doit pas dépasser 5 degrés par rapport au plan vertical et l'ensemble du groupe d'armoires doit être relativement plat et conforme à la norme (GBJ232-2).

5. L'appareil doit être installé dans un endroit où il n'y a pas de vibrations ni d'impacts graves, et les composants électriques ne sont pas suffisants pour être utilisés et il ne doit pas y avoir de corrosion.

ATELIER D'USINE

EMBALLAGE ET LIVRAISON

Informations sur la commande :

Schéma schématique du circuit principal ou schéma électrique

Disposition et mise en page

Le modèle, les spécifications et la quantité des principaux composants.

Voie des fils entrants et sortants, spécifications des câbles, etc.

Si une connexion de bus est requise entre les appareils, la connexion de bus et la hauteur par rapport au sol doivent être fournies

Nos prestations :

1, réponse rapide avant la période de vente pour vous aider à obtenir la commande

2, un excellent service dans le temps de production vous permet de connaître chaque étape que nous avons effectuée

3, une qualité fiable résout vos maux de tête après-vente

4, une longue garantie de qualité vous permet d'acheter sans hésiter

FAQ

Q5 : OEM/ODM est-il disponible ?

R : Oui, c'est vrai ! Nos produits peuvent être personnalisés. Nous avons des équipes de conception et d'ingénierie, nous pouvons personnaliser les produits en fonction du dessin ou des exigences des clients.

Q6 : Vous êtes un fabricant ou une société commerciale ?
R : Nous sommes une usine. En tant que fabricant 100 % professionnel avec 20 ans d'expérience en tant que fabricant, nous pouvons fabriquer des produits selon les exigences des clients et nous pouvons également contrôler la qualité des produits à 100 %.

Q7 : Le prix peut-il être négocié ?

R : Oui, le prix est négociable. Il peut être modifié en fonction de votre quantité ou de votre colis

Q8 : Que diriez-vous de l'inspection ?

R: Nous avons l'ensemble du système d'inspection, de la matière première aux produits finis, y compris le test d'élévation de température, le test de type conducteur de test de pulvérisation de sel, le test de durée de vie mécanique.

Q9 : Quelles sont les conditions de paiement ?

R : TT, Paypal,Western Union,Alibaba trade assurance et L/C sont acceptables . 30 % T/T à l'avance, solde de 70 % avant expédition.

Q10 : Quel est le service proposé par l'entreprise ?

R : Nous avons une équipe d’ingénieurs professionnels qui peut concevoir et développer le moule pour répondre aux différentes exigences du client.

Nous disposons également de l'équipe commerciale pour offrir un bon service de la pré-vente à l'après-vente.

Ce produit est généralement personnalisé.

Nous sommes un fabricant et disposons d'un service technique professionnel capable de concevoir et de fournir des solutions en fonction des besoins des clients.

Veuillez contacter notre personnel commercial pour obtenir des dessins de conception
