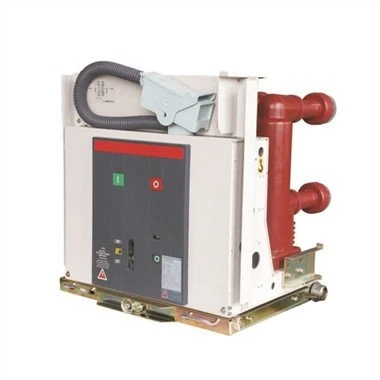

VCB haute tension intérieur
La haute tension intérieure vcb est un appareillage de commutation intérieur avec une tension nominale triphasée AC 50Hz de 12 kV et un système d’alimentation 24 kV. Il est utilisé comme unité de protection et de contrôle pour les équipements de réseau électrique et les équipements électriques dans les entreprises industrielles et minières. Il convient aux endroits nécessitant des...
Description
La haute tension intérieure vcb est un appareillage de commutation intérieur avec une tension nominale triphasée AC 50Hz de 12 kV et un système d’alimentation 24 kV. Il est utilisé comme unité de protection et de contrôle pour les équipements de réseau électrique et les équipements électriques dans les entreprises industrielles et minières. Il convient aux endroits nécessitant un fonctionnement fréquent sous courant de travail nominal ou un courant de court-circuit de rupture plusieurs fois.
Utiliser les conditions environnementales
1. Température de l’air ambiant: limite supérieure +40 degrés, limite inférieure -40 degrés;
2. Altitude: ≤2000m (si l’altitude augmente, le niveau d’isolation nominal augmentera en conséquence);
3. Pression du vent: pas plus de 700Pa (équivalent à la vitesse du vent de 34m / s);
4. Intensité du séisme: pas plus de 8 degrés;
5. Niveau de contamination: IV. niveau;
6. Différence de température quotidienne maximale: pas plus de 25 degrés;
7. Humidité relative: la moyenne quotidienne ne dépasse pas 95%, la moyenne mensuelle ne dépasse pas 90%;
8. Endroits sans inflammabilité, risque d’explosion, corrosion chimique et vibrations sévères.
Fiche technique du VCB haute tension intérieur
Non. | Article | Unité | Données | ||
1 | Tension nominale | KV | 12 kV | 24 kV | |
2 | 1min. La fréquence de puissance résiste à la tension | KV | 42 | 50 | |
3 | L’impulsion de foudre résiste à la tension (crête) | KV | 75 | 125 | |
4 | Courant nominal | Un | 630A ~ 4000A | 630 ~ 4000A | |
5 | Courant nominal de rupture de court-circuit | KA | 20,25,31.5,40,50 | 20, 25, 31.5 | |
6 | Court-circuit nominal produisant du courant (crête) | KA | 50,63,80,100,125 | 50, 63, 80 | |
7 | Courant de courte durée nominale 4s | KA | 20,25,31.5,40,50 | 20, 25, 31.5 | |
8 | Courant de résistance de crête nominale | KA | 50,63,80,100,125 | 50.63.80 | |
9 | Degré de protection | Boîtier IP4X, porte VCB ouverte IP2X | |||
10 | Largeur du panneau | mm | 500/550/650/800/1000 | 800/1000 | |
11 | Poids | KG | 400 ~ 1000 | 500 ~ 1200 | |
12 | Fréquence nominale | Hz | 50 Hz ou 60 Hz | ||
Avis de commande
1. Le nom, le modèle et la quantité de commande du disjoncteur;
2. Le courant nominal et le courant nominal de rupture de court-circuit du disjoncteur;
3. Le modèle, le nom, la tension de fonctionnement et le type de libération du mécanisme de fonctionnement équipé;
4. Le nombre de voitures en circulation et d’autres pièces de rechange et pièces de rechange;
5. Si l’utilisateur a d’autres exigences particulières, veuillez négocier lors de la commande.
