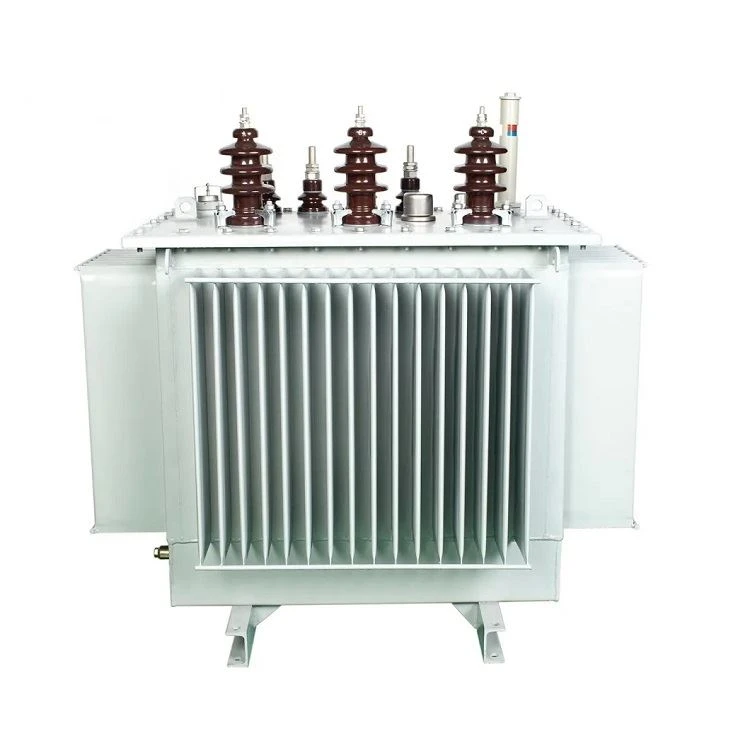

Transformateur de puissance électrique 10 Kv à faible bruit
Le transformateur de distribution triphasé-immergé dans l'huile-adopte un nouveau type de structure d'isolation. Le noyau de fer est constitué de tôle d'acier au silicium laminée à froid-de haute qualité. Le groupe d'enroulements haute-tension est composé de fil de cuivre sans oxygène-de haute qualité-et adopte une structure de tambour multicouche. Tous...
Description
Transformateur de puissance électrique 10 Kv à faible bruit
Le transformateur de distribution triphasé-immergé dans l'huile-adopte un nouveau type de structure d'isolation. Le noyau de fer est constitué de tôle d'acier au silicium laminée à froid-de haute qualité. Le groupe d'enroulements haute-tension est composé de fil de cuivre sans oxygène-de haute qualité-et adopte une structure de tambour multicouche. Toutes les attaches sont spécialement traitées pour éviter qu'elles ne se desserrent.
En tant que produit de haute technologie-promu par le pays, ce produit présente les avantages d'une efficacité élevée et de faibles pertes. Ses avantages sociaux sont très importants, cela permettra d'économiser beaucoup de consommation d'énergie et de coûts d'exploitation.
1, Qu'est-ce qu'un transformateur immergé dans l'huile ?
Le transformateur immergé dans l'huile, également connu sous le nom de transformateur immergé dans l'huile, est un dispositif de transformateur qui utilise le refroidissement par huile pour réduire la température du transformateur. Contrairement aux transformateurs secs, le corps principal d'un transformateur immergé dans l'huile est installé dans un réservoir d'huile en acier soudé rempli d'huile isolante. Lorsqu'un transformateur immergé dans l'huile est en fonctionnement, la chaleur de la bobine et du noyau de fer est d'abord convertie en huile isolante, puis en fluide de refroidissement. Selon la capacité, il peut être divisé en transformateur de refroidissement gratuit immergé et transformateur de refroidissement à air forcé immergé.
2, la structure et le principe de fonctionnement des transformateurs immergés dans l'huile
Les transformateurs immergés dans l'huile sont structurellement similaires aux transformateurs. C'est l'un des types de transformateurs classés en fonction de la forme d'isolation du noyau de fer. Par conséquent, il présente des caractéristiques reconnaissables des serpentins immergés dans l’huile, qui peuvent réduire la carte thermique de l’équipement à l’intérieur.
Les composants de base du type immergé dans l’huile sont composés de noyaux magnétiques, d’enroulements et de bagues. Le noyau magnétique fournit un chemin pour le flux magnétique. L'enroulement crée un champ magnétique constitué d'une bobine conductrice enroulée autour d'un noyau de fer et isolée avec une barrière en carton et une couche de blindage. L'épaisseur de la couche d'isolation du bobinage augmente avec l'augmentation de la tension. La traversée relie l'enroulement du transformateur à la sous-station.
Les transformateurs à huile sont utilisés pour la distribution d’énergie ou les sous-stations. Leur noyau et leurs bobines sont immergés dans de l'huile, qui peut refroidir et isoler. L'huile circule dans les tuyaux du serpentin et autour des composants du serpentin et du noyau de fer par convection. L'huile est refroidie extérieurement par le réservoir de carburant aux valeurs nominales faibles et par un radiateur refroidi par air aux valeurs nominales élevées.
3, types de transformateurs immergés dans l'huile
Il existe deux principaux types de transformateurs immergés dans l'huile : le transformateur monophasé-et le transformateur triphasé-.
A. Transformateur immergé dans l'huile monophasé
B. Transformateur triphasé-immergé dans l'huile
4, objectif de l'utilisation de transformateurs immergés dans l'huile
Les transformateurs à huile peuvent être installés au sol, sur une base ou sur un poteau pour une utilisation en extérieur. Ils offrent des performances efficaces dans diverses applications, notamment les réseaux de transport et de distribution, la production d'énergie renouvelable et les petites industries.
Le transformateur à huile a une capacité énorme, il permettra donc d'économiser beaucoup d'électricité, de minimiser les pertes d'énergie, d'économiser de l'énergie et de réduire les coûts d'utilisation. De plus, l'huile contenue dans la machine peut également refroidir les âmes des fils internes, améliorant ainsi la durabilité et les performances électriques de l'équipement du transformateur.
5, Précautions d'utilisation des transformateurs immergés dans l'huile-
1. Les transformateurs immergés dans l’huile utilisent de l’huile pour fonctionner, de sorte que la qualité de l’huile affectera considérablement la durée de vie et la sécurité du transformateur.
2. Pendant l'utilisation, il est nécessaire d'inspecter et d'entretenir régulièrement le système de transformateur pour garantir le fonctionnement normal et sûr de la machine. Sinon, il existe un risque élevé de problèmes et un danger extrême.
3. Les déchets générés par le pétrole sont susceptibles de polluer l'environnement et d'affecter la vie des personnes environnantes. C’est pourquoi l’élimination progressive des déchets est également importante
Traduction pour : Transfo H61 20KV 160kVA B2
Transformateur H61 15(20)kV 160kVA B2
Transformateur de distribution triphasé-MT/BT avec enroulements MT et BT en cuivre bobiné puissance P=160KVA
- Conformité : norme NFC 52 100 - 52 112 et 52 113 ou équivalent en substance
- Refroidissement naturel : ONAN
- Réglage de la tension MT : par coupure +/- 5 % sur cinq (5) positions
- Tapez : sur le message H61
- Puissance nominale : 160 KVA
- Tension nominale primaire : 20 000 V ± 5 %
- Tension secondaire : 410 V hors charge-entre phases / 240 V entre phase et neutre
- Fréquence : 50 Hz
-Tension de court-circuit- : 4 %
- Aucune-perte de charge inférieure ou égale à 300 W
- Perte de charge inférieure ou égale à 2 000 W
- Couplage : Dyn11 avec neutre de sortie
- Traversées MT et BT : en porcelaine
| Description: | Transformateur de distribution immergé dans l'huile 10 kV- |
| Application: | Pour le système de distribution d'énergie et les entreprises industrielles, etc. |
| Paramètres : | Tension nominale : 10 kV, 50/60 Hz |
| Capacité nominale : inférieure ou égale à 10 000 kVA | |
| Caractéristiques: | Haute résistance mécanique, haute sécurité et fiabilité de fonctionnement. |
| Faible élévation de température | |
| Faible bruit | |
| Convient pour un transport de longue durée dans diverses conditions. | |
| Économique et efficace pour réduire les pertes de réseau et les coûts de fonctionnement | |
| Des transformateurs personnalisés sont disponibles selon vos besoins. | |
| Délai de livraison court et compétitif. |
PHOTO DU PRODUIT










Détails:



Entreprise:
Henan Fengyuan Power Technology Co., Ltd. a été créée en juillet 2010 avec un capital social de 20 millions de yuans, des immobilisations de 50 millions de yuans, plus de 200 employés et une valeur de production annuelle de près de 100 millions de yuans.
Fengyuan Power Technology Co., Ltd. est une entreprise innovante reconnue dotée d'une forte force technique. Basée sur ses talents et ses avantages technologiques, elle produit principalement des transformateurs SH15, S13, S11 et SCB11, des sous-stations de type boîte-, des appareillages haute tension KYN28 -, des GCS, GGD, GGJ, des armoires électriques, des boîtes de distribution, etc. Et s'engage dans l'entreprise générale de projets d'ingénierie électrique.
Nos produits ont passé le test de qualification du système de gestion de la qualité des produits ISO9001, du système de gestion environnementale ISO14001, du système de gestion de la santé et de la sécurité au travail OHSAS18001 et du Centre national de surveillance et d'inspection de la qualité. Nous avons des brevets et avons la certification CCC.


1. Nous sommes une usine, "la sécurité d'abord, la qualité-orientée, le client d'abord" est notre objectif, nous nous efforçons d'établir une bonne réputation et de fournir des services d'intégrité. Faites confiance que nous pouvons être votre fournisseur de qualité.
2. Les parties intéressées veuillez nous contacter pour un devis. Nous sommes en ligne pendant 24 heures.
EXPOSITION

EMBALLAGE ET LIVRAISON


Ce produit est généralement personnalisé.
Nous sommes un fabricant et disposons d'un service technique professionnel capable de concevoir et de fournir des solutions en fonction des besoins des clients.
Veuillez contacter notre personnel commercial pour obtenir des dessins de conception
Voici nos exemples de clients pour votre référence
Client togolais
Fiche technique N degré 1-A : Transformateur H61 20kV/400V de 100kVA
DÉSIGNATIONS | UNITÉS | DONNÉES SPÉCIFIQUES | DONNÉES DU CANDIDAT |
Fabricant | A indiquer | ||
Norme de référence | CEI 60076 | ||
Taper | Phase | ||
T.V.A | Hermétique | ||
Exécution | Tropicalisé | ||
Diélectrique | Huile sans PCB- | ||
Installation | En pole | ||
Température ambiante de fonctionnement | degré | 45 | |
Fréquence nominale | Hz | 50 | |
Puissance nominale | Kva | 100 | |
Tension primaire nominale | Kv | 20 | |
Niveau d'isolement attribué à l'école primaire | Kv | 24 | |
Nombre de phases à l'école primaire | 03 | ||
Tension secondaire | V | 400/230 | |
Plage de réglage de la tension côté M à vide | % | ±2.5 | |
Couplage | DYn11 | ||
Tension de court-circuit | % | 4 – 4.5 | |
Taille neutre pour une charge | % | 100 | |
Pertes de vide maximales | W | 230 - 460 | |
Pertes dues à la charge Maxi | W | 1450 - 2350 | |
Température maximale de l'huile en régime permanent- | degré | 55 | |
Température maximale des enroulements en régime permanent | degré | 60 | |
Matériel d'enroulement | Cuivre électrolytique | ||
Niveau de bruit maximal | Base de données | 52 | |
Maintien de fréquence industrielle de 50 Hz, 1 min | Kv | 50 – 70 | |
Résistance aux ondes de choc (1,2/50 micros) | Kv | 125 - 170 | |
Refroidissement | ONAN | ||
Plaque | 01 | ||
Connexion à la terre | 01 | ||
Dimensions Hauteur/largeur/profondeur | mmxmmxmm | 1200 X 1270 X 820 | |
Masse totale du transformateur, huile comprise | Kilogrammes | 700 | |
Masse d'huile | Kilogrammes | 160 | |
PEINTURE | |||
§ Tropicalisé et antirouille- | |||
Nombre | § Couches | ||
§ Classeur | |||
§ Couleur | |||
Plans et schémas techniques à fournir. | |||
SI BESOIN DE PLUS DE DÉTAILS, N'HÉSITEZ PAS À NOUS CONTACTER
