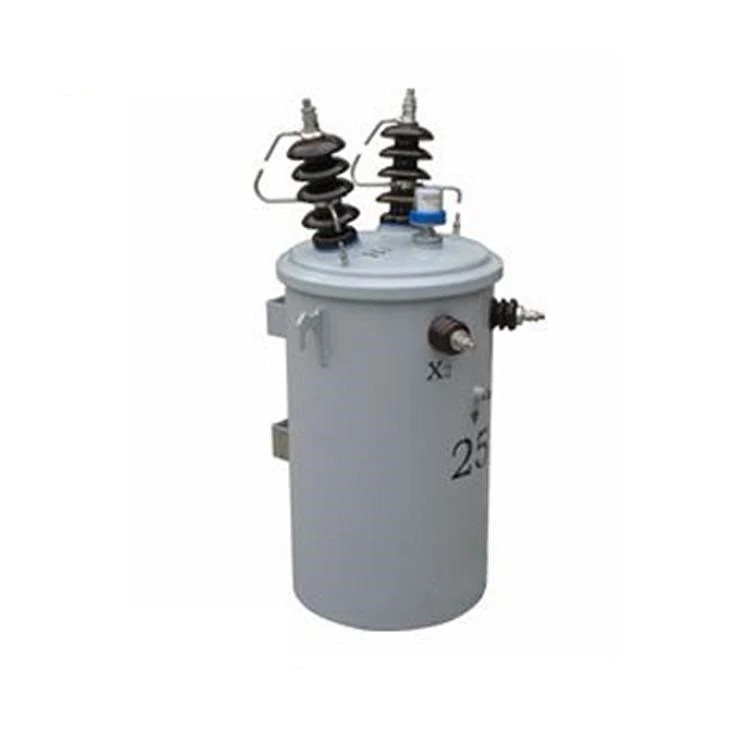

Transformateurs monophasés montés sur poteau

Transformateurs monophasés montés sur poteau

Transformateurs monophasés montés sur poteau Dans le réseau de distribution électrique avec alimentation distribuée, les transformateurs monophasés présentent de grands avantages en tant que transformateurs de distribution. Il peut réduire la longueur des lignes de distribution basse tension, réduire les pertes de ligne et améliorer la qualité de l'alimentation ...

Envoyez demande

Description

Dans le réseau de distribution électrique avec alimentation distribuée, les transformateurs monophasés présentent de grands avantages en tant que transformateurs de distribution. Il peut réduire la longueur des lignes de distribution basse tension, réduire les pertes de ligne et améliorer la qualité de l'alimentation électrique.

Le transformateur adopte une conception de structure à noyau de fer enroulé à haute efficacité et économe en énergie, adopte une méthode d'installation de suspension montée sur poteau, est de petite taille, petit investissement dans l'infrastructure, réduit le rayon d'alimentation électrique basse tension et peut réduire le faible pertes de ligne de tension de plus de 60%. Il convient aux réseaux électriques ruraux, aux zones montagneuses reculées, aux villages dispersés, à la production agricole, à l'éclairage et à la consommation d'énergie, et peut également être utilisé pour la transformation économe en énergie des chemins de fer et des réseaux électriques urbains sur des lignes de distribution montées sur poteaux.

Caractéristiques structurelles

1. La bobine haute tension est enroulée avec un fil de cuivre rond émaillé au polyuréthane de haute qualité et la bobine basse tension est enroulée avec un fil recouvert de papier. Le papier adhésif est utilisé pour l'isolation intercalaire, qui commence à fondre à une certaine température pendant le processus de séchage de la bobine, ce qui produit une adhérence, et commence à se solidifier lorsque la température augmente, de sorte que les couches adjacentes de l'enroulement peuvent être liées de manière fiable dans une unité fixe, pour éviter le déplacement de l'enroulement de la bobine, assurant ainsi la sécurité et la fiabilité de la structure d'isolation.

2. Noyau de fer

En utilisant une tôle d'acier au silicium à grains orientés ou une tôle d'acier au silicium allié amorphe pour fabriquer un noyau de bobine monophasé, il peut garantir que la direction d'écoulement du flux magnétique est cohérente avec l'orientation des grains de la tôle d'acier au silicium, de sorte que les excellentes performances du le matériau peut être pleinement utilisé et la perte à vide est loin. Elle est inférieure à l'exigence standard et est fixée avec une peinture spéciale à base de fer durcissant, ce qui réduit encore plus efficacement le niveau de bruit du transformateur.

3.À l'aide d'un réservoir de carburant cylindrique, le réservoir de carburant adopte une structure entièrement scellée pour améliorer la fiabilité de fonctionnement, et le fonctionnement normal est sans entretien.

4. Autres caractéristiques:

Une (ou deux) traversées haute tension sortent du couvercle du boîtier et la traversée contient un fusible limiteur de courant. Equipé d'un (ou deux) parafoudres, installés sur la paroi du boîtier, avec l'extrémité proche de l'extrémité de sortie de la traversée haute tension et reliée par un ruban de cuivre. Équipé d'un interrupteur de déconnexion secondaire, installé dans le boîtier, sur la paroi du boîtier est équipé d'une poignée de commande externe, d'un réarmement de surcharge et d'un signal lumineux. La traversée basse tension est sortie sur la paroi du boîtier. X2 est équipé d'un dispositif de mise à la terre. La haute tension de la traversée unique est acheminée à travers la traversée haute tension autour de l'extrémité proche, et l'autre extrémité est mise à la terre. Le transformateur de distribution monophasé sur poteau développé par notre société est principalement destiné aux projets d'exportation à l'étranger. La capacité peut être personnalisée de 3 à 333KVA, la tension d'entrée est de 33000/30000/17321/13800/7620/6930 / 6350V, la fréquence est de 50HZ ou 60HZ, et la mise en œuvre de IEEE C57, ANSI C57, IEC76, GB10318 et autres normes.
