Armoire de commutation haute tension

Description

Sur la base de l'absorption des technologies de fabrication avancées nationales et étrangères, Fengyuan Power a conçu et développé un nouveau produit KYN28A-12 appareillage de commutation haute tension-, qui convient au système d'alimentation triphasé avec une tension nominale de 3-12KV, 50HZ et un courant nominal de 630-300V. 3150A. La centrale électrique l'utilise pour compléter la transmission électronique et la sous-station du système électronique de puissance, et les entreprises industrielles et minières l'utilisent pour obtenir et distribuer de l'électricité afin d'atteindre les objectifs de contrôle, de protection et de détection. L'appareillage de commutation peut être utilisé avec le disjoncteur à vide VD4 d'ABB et peut également être utilisé avec les disjoncteurs à vide VIS domestiques. Il s'agit d'une sorte d'équipement de distribution d'énergie offrant des performances supérieures. Il présente les avantages d'un schéma de combinaison flexible, d'une structure compacte, de sécurité et de fiabilité, d'un entretien pratique, d'une résistance aux chocs, d'une résistance à la corrosion, etc.

Armoire de commande fermée et amovible à revêtement métallique de la série KYN- (appelée armoire de commande en abrégé). Il est applicable pour la réception de puissance

et distribution dans le système de barre omnibus unique triphasé AC 50 Hz 3,6-12 Kv et le système de sectionnement de barre omnibus unique. Il a pour fonctions de contrôler, de protéger et de surveiller le circuit.

Caractéristiques

1 : Étape de protection STRICTE pour assurer la sécurité des personnes

2 : La salle de câbles peut être installée jusqu'à 9 câbles unipolaires-

3 : Des positions de fonctionnement et de test seront établies pour la charrette à bras, et les deux positions sont équipées d'un dispositif de positionnement et d'un dispositif d'affichage sûrs et fiables

4 : L'enceinte est entièrement assemblée à partir de tôles d'acier aluminisées et galvanisées, usinées et pliées à la machine-outil, puis boulonnées.

5 : Il a une résistance mécanique élevée et sa propreté et sa beauté sont assurées.

6 : La porte du tableau est pulvérisée avec du plastique et possède également une forte capacité de résistance aux chocs et de protection contre la corrosion.

7 : L'interrupteur principal peut être fourni avec un disjoncteur à vide VD4 et une série C3 d'interrupteur de charge de type fixe d'ABB, divers disjoncteurs à vide domestiques (tels que VS1, VH1, VK, ZN28) peuvent également être fournis à la place des mêmes produits étrangers.

8 : La porte d'entrée est installée avec une fenêtre d'observation pour vérifier l'état de fonctionnement des composants à l'intérieur de la pièce

Conditions de service

◎ Température de l'air ambiant : -15 degrés ~ +40 degré ;

◎ Humidité relative : moyenne quotidienne de 95 % et moyenne quotidienne de la pression de vapeur d'eau < 2,2 kPa ;

◎ Moyenne mensuelle «90%, et moyenne mensuelle de pression de vapeur d'eau < 1,8kPa ;

© Altitude : ^1000m ;

◎ Intensité sismique : pas au-delà de Ms8.

◎ L'air ambiant doit être exempt de pollution par des gaz ou des vapeurs corrosifs ou inflammables ;

◎ Aucune vibration évidente ;

Principaux paramètres techniques
Tension nominale	.....................................	kV	3.6,7.2,12
Fréquence nominale	.....................................	Hz	50
Courant nominal du disjoncteur	.....................................	A	630/4000
Courant nominal de l'appareillage	.....................................	A	630/4000
Courant nominal de tenue de courte durée-(4S)	.....................................	kA	20,25,31.5,40
Courant de tenue de crête assigné (crête)	.....................................	kA	50,63,80,100
Courant nominal de coupure de court-circuit-	.....................................	kA	20,25,31.5,40
Niveau d'isolation nominal Tension de tenue à fréquence industrielle 1 min	Pôle-à-pôle, pôle-à- terre	kV	24,32,42
	Entre contacts ouverts	kV	24,32,48
Tension de tenue aux chocs de foudre (crête)	Pôle-à-pôle, pôle-à- terre	kV	40,60,75
Tension de tenue aux chocs de foudre (crête)	Entre contacts ouverts	kV	46,70,85
La coque est IP4X, et elle est IP2X lorsque la porte du compartiment et la porte de la chambre du disjoncteur sont ouvertes

High Voltage Switchgear Cabinet

KYN28A-12 10

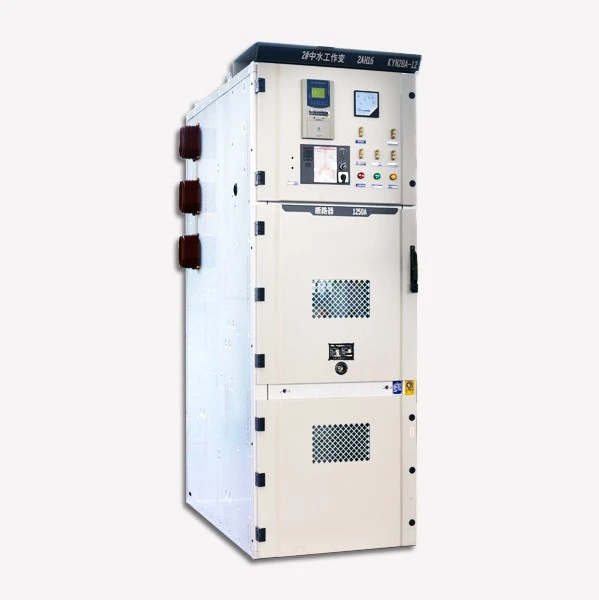

KYN28A-12

Top-quality-switchgear-kyn28-12 (1)

Principales applications :

La distribution d'énergie à découpage est utilisée dans les équipements de distribution d'énergie avec un courant alternatif triphasé de 50 Hz et une tension nominale de 12 kV. Il est largement utilisé dans les boucles de câbles de l'industrie de transformation, ainsi que dans les terminaux civils et d'alimentation électrique. Il est particulièrement adapté aux petites stations de distribution d'énergie secondaire, aux sous--sections, aux entreprises industrielles et minières, aux zones résidentielles urbaines, aux aéroports, aux chemins de fer, aux tunnels, aux bâtiments à haute-altitude, etc., pour les systèmes électriques tels que la réception et la distribution d'énergie.

Caractéristiques de performances

Armoire de commande métallique fermée, le corps de l'armoire est constitué d'une plaque de zinc plaquée aluminium de haute -qualité - et formé par usinage CNC, fixé avec des rivets, et la structure est stable et ferme ; chaque chambre d'isolement fonctionnelle est séparée et scellée les unes des autres. Le niveau de protection de la salle d'isolement est IP20 et le niveau de protection de la coque peut atteindre IP40. L'armoire de commande est divisée en salle de bus, salle de câbles, salle de chariots et salle d'instruments. Le disjoncteur principal est équipé de VS1, VD4 et d'autres types de disjoncteurs à vide nationaux et étrangers de haute qualité. Il dispose d'une fonction de verrouillage de protection complète à cinq -, d'un fonctionnement sûr et pratique et d'un affichage complet du premier et du deuxième. Selon sa conception, il est doté d'une protection complète ou individuelle des pièces d'origine. Selon la conception, il peut être connecté avec un câble en entrant et sortant par le bas normal, ou il peut être connecté avec un câble entrant et sortant par le haut. Il peut combiner des lignes entrantes, des contacts PT mesurés, des lignes sortantes et des armoires multifonctions de pilotage. Le chariot de commutation est interchangeable, ce qui rend l'inspection et la maintenance plus pratiques.

Paramètres technologiques :

Article	Paramètres
Tension nominale	6.3 12 24kV
Courant nominal	630 1250 1600 2000 2500 3150 4000 A
Fréquence nominale	50 60 Hz
Courant nominal de l'appareillage de commutation	630 1250 1600 2000 2500 3150 4000 A
Courant nominal de coupure	630 1250 1600 2000 2500 3150 4000 A
Courant nominal tolérant de courte durée	16 20 25 31.5 40 KA/4S
Courant nominal tolérant les crêtes	40 50 63 80 100 kA
Courant nominal de coupure en court-circuit	16 20 25 31.5 40 KA
Courant nominal de fermeture de court-circuit	40 50 63 80 100 kA
Tension tolérante à la fréquence industrielle du niveau d'isolation nominal	phase-phase phase-terre 42kV/1 min Coupure 48kV/1 min
Tension nominale tolérante par choc de foudre	phase-phase phase-terre 42kV/1 min Coupure 48kV/1 min
Durée de vie du disjoncteur	10000 fois
Niveau de protection	Chambre isolée IP4X et porte de la salle de coupure ouverte IP2X
Température et humidité ambiantes	-15 degrés -40 degrés moins de 95 % par jour moins de 90 % par mois
Altitude	pas plus de 1000 mètres

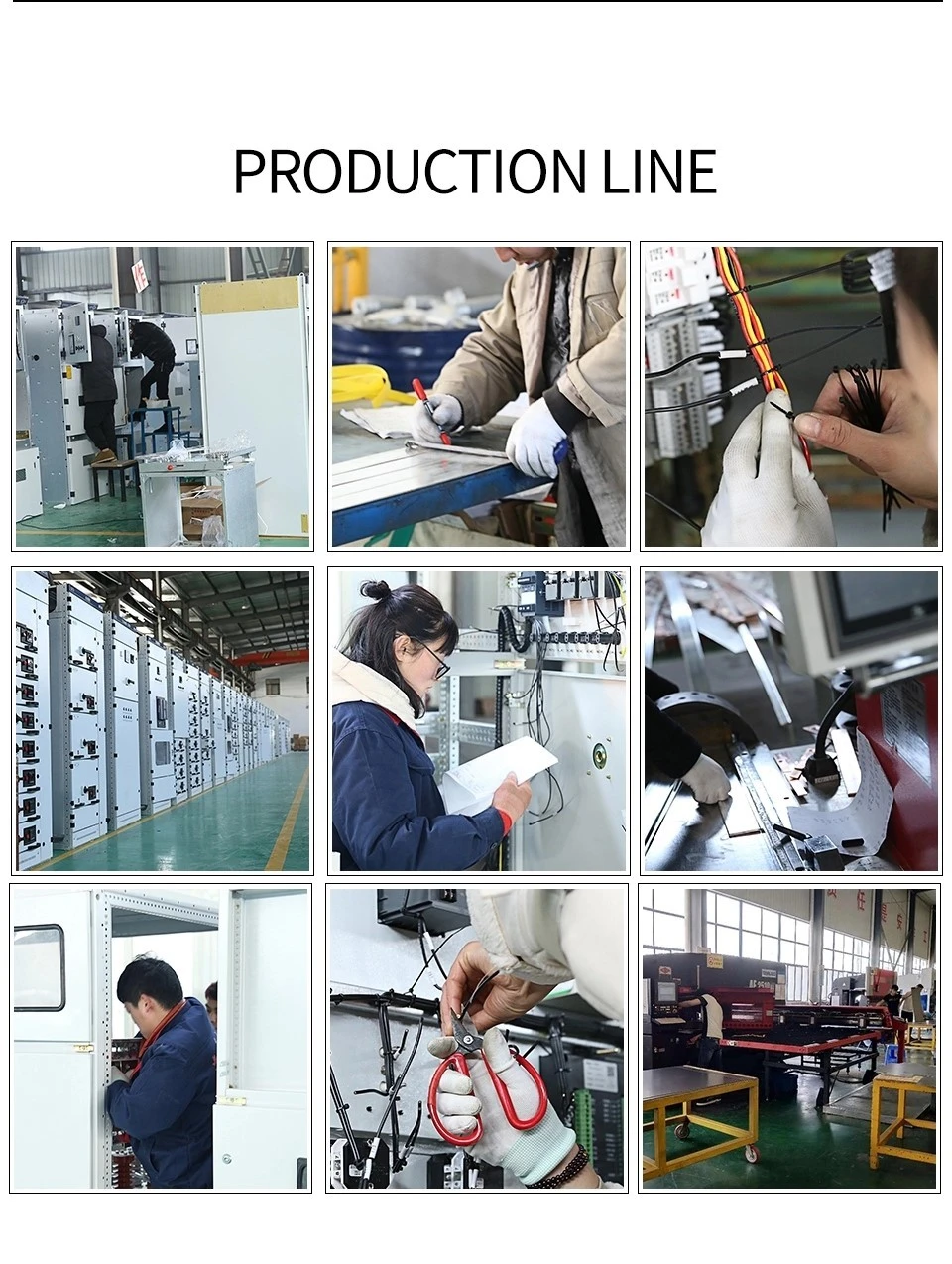

LIGNE DE PRODUCTION

CERTIFICAT

CQC

EXPOSITION

APERÇU DE L'ENTREPRISE

FAQ

Q5 : OEM/ODM est-il disponible ?

R : Oui, c'est vrai ! Nos produits peuvent être personnalisés. Nous avons des équipes de conception et d'ingénierie, nous pouvons personnaliser les produits en fonction du dessin ou des exigences des clients.

Q6 : Vous êtes un fabricant ou une société commerciale ?
R : Nous sommes une usine. En tant que fabricant 100 % professionnel avec 20 ans d'expérience en tant que fabricant, nous pouvons fabriquer des produits selon les exigences des clients et nous pouvons également contrôler la qualité des produits à 100 %.

Q7 : Le prix peut-il être négocié ?

R : Oui, le prix est négociable. Il peut être modifié en fonction de votre quantité ou de votre colis

Q8 : Que diriez-vous de l'inspection ?

R: Nous avons l'ensemble du système d'inspection, de la matière première aux produits finis, y compris le test d'élévation de température, le test de type conducteur de test de pulvérisation de sel, le test de durée de vie mécanique.

Q9 : Quelles sont les conditions de paiement ?

R : TT, Paypal,Western Union,Alibaba trade assurance et L/C sont acceptables . 30 % T/T à l'avance, solde de 70 % avant expédition.

Instructions de commande :

L'utilisateur doit fournir les documents suivants avant de commander :

Principaux schémas de câblage et schéma systématique unifilaire,

Schéma d'implantation des armoires électriques,

Schéma de principe du câblage secondaire, schéma des bornes,

Type, spécifications et quantité des principaux composants,

Type de barre omnibus, matériau, couleur de l'armoire,

Si un pont de barre omnibus est requis, veuillez fournir la marque et les documents correspondants,

Liste et quantité des pièces détachées,

Pour des conditions de service spéciales, veuillez en informer avant de commander.
