KYN28-12 Panneau de commutation d'équipement électrique

Armoire de commande fermée amovible à revêtement métallique de la série KYN28 (appelée armoire de commande en abrégé). Il s'applique à la réception et à la distribution d'énergie dans le système de sectionnement de barre omnibus simple AC 50Hz triphasé 3.6-12Kv et de barre omnibus unique. Il a les fonctions de contrôle, de protection et de surveillance du circuit.

Envoyez demande

Description

DESCRIPTION DU PRODUIT

Armoire de commande fermée amovible à revêtement métallique de la série KYN (appelée armoire de commande en abrégé). Il est applicable pour la réception de puissance

et la distribution dans le système de sectionnement à barre omnibus simple et à barre omnibus unique de 3.6-12 Kv triphasé CA 50 Hz. Il a les fonctions de

contrôler, protéger et surveiller le circuit.

Conditions de service

◎ Température de l'air ambiant : -15 degré ~ plus 40 degrés ;

◎ Humidité relative : moyenne quotidienne de 95 %,et moyenne quotidienne de pression de vapeur d'eau < 2,2 kPa ;

◎ Moyenne mensuelle « 90 % » et moyenne mensuelle de la pression de vapeur d'eau < 1,8 kPa ;

© Altitude : ^1 000 m ;

◎ Intensité sismique : pas au-delà de Ms8.

◎ L'air ambiant doit être exempt de pollution par des gaz ou vapeurs corrosifs ou inflammables ;

◎ Aucune vibration évidente ;

KYN28A-12 (11)

KYN28A-12 (12)

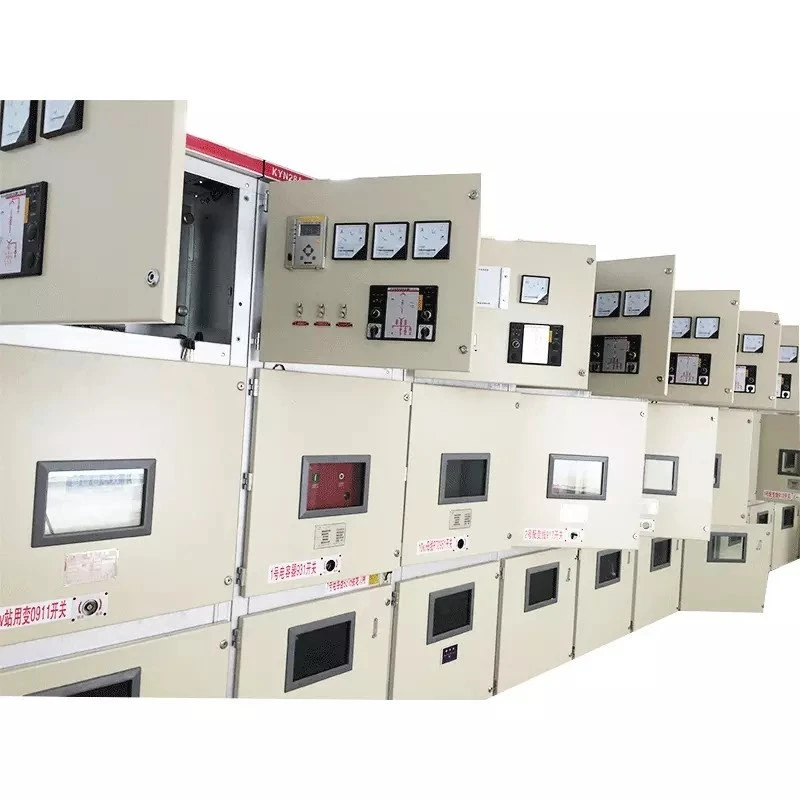

KYN28A-12 (22)

KYN28A-12 10

KYN28-12

KYN28A-12 (2)

Principaux paramètres techniques
Tension nominale	.....................................	kV	3.6,7.2,12
Fréquence nominale	.....................................	hertz	50
Courant nominal du disjoncteur	.....................................	A	630/4000
Courant nominal de l'appareillage	.....................................	A	630/4000
Courant nominal de courte durée admissible (4S)	.....................................	kA	20,25,31.5,40
Courant de tenue de crête nominal (crête)	.....................................	kA	50,63,80,100
Courant assigné de coupure de court-circuit	.....................................	kA	20,25,31.5,40
Niveau d'isolation nominal 1min de tension de tenue à fréquence industrielle	Pôle à pôle, pôle à terre	kV	24,32,42
	Entre contacts ouverts	kV	24,32,48
Tension de tenue aux chocs de foudre (crête)	Pôle à pôle, pôle à terre	kV	40,60,75
Tension de tenue aux chocs de foudre (crête)	Entre contacts ouverts	kV	46,70,85
Le boîtier est IP4X, et il est IP2X lorsque la porte du compartiment et la porte de la chambre du disjoncteur sont ouvertes

Fonctionnalités

1 : Étape de protection STRICT pour assurer la sécurité personnelle

2 : La salle des câbles peut être installée jusqu'à 9 câbles unipolaires

3: Des positions de fonctionnement et de test seront établies pour la charrette à bras, et les deux positions sont équipées d'un dispositif de positionnement et d'un dispositif d'affichage sûrs et fiables

4 : L'enceinte est entièrement assemblée à partir de tôles d'acier aluminisées et galvanisées, qui sont usinées et pliées à la machine-outil, puis boulonnées.

5: Il a une résistance mécanique élevée et sa propreté et sa beauté sont assurées.

6: La porte du tableau est recouverte de plastique, a également une forte capacité de résistance aux chocs et de protection contre la corrosion.

7 : L'interrupteur primaire peut être fourni avec un disjoncteur à vide VD4 et la série C3 d'interrupteur de charge de type fixe d'ABB, divers disjoncteurs à vide domestiques (tels que VS1, VH1, VK, ZN28) peuvent également être fournis à la place du même étranger des produits.

8: La porte d'entrée est installée avec une fenêtre d'observation pour vérifier l'état de fonctionnement des composants à l'intérieur de la pièce
